製品詳細
起源の場所: ドングアン
ブランド名: MENTO
証明: FCC.ROHS,CCC
モデル番号: K2005DW
支払及び船積みの言葉
最小注文数量: 3
パッケージの詳細: W1140mmxD1400mmxH1600mm
受渡し時間: 20 営業日
支払条件: L/C,T/T
供給の能力: 10個+20日
オペレーティングシステム: |
ウィンドウ |
環境: |
10〜40°C |
空気源: |
0.4-0.6Mpa |
体重: |
900KGS |
PCB 厚さ: |
0.5~6mm |
光源: |
RGB + W 4色積分 |
ポイント: |
SMTAOIPCBマシンAOIシステム |
輸送: |
定時輸送 |
適用する: |
溶接パスト光学検査-SPI |
機能性: |
工業用 - SMT組立ライン |
照明方法: |
LED |
モデル: |
ABC-123 |
精度: |
高精度 |
オペレーティングシステム: |
ウィンドウ |
環境: |
10〜40°C |
空気源: |
0.4-0.6Mpa |
体重: |
900KGS |
PCB 厚さ: |
0.5~6mm |
光源: |
RGB + W 4色積分 |
ポイント: |
SMTAOIPCBマシンAOIシステム |
輸送: |
定時輸送 |
適用する: |
溶接パスト光学検査-SPI |
機能性: |
工業用 - SMT組立ライン |
照明方法: |
LED |
モデル: |
ABC-123 |
精度: |
高精度 |

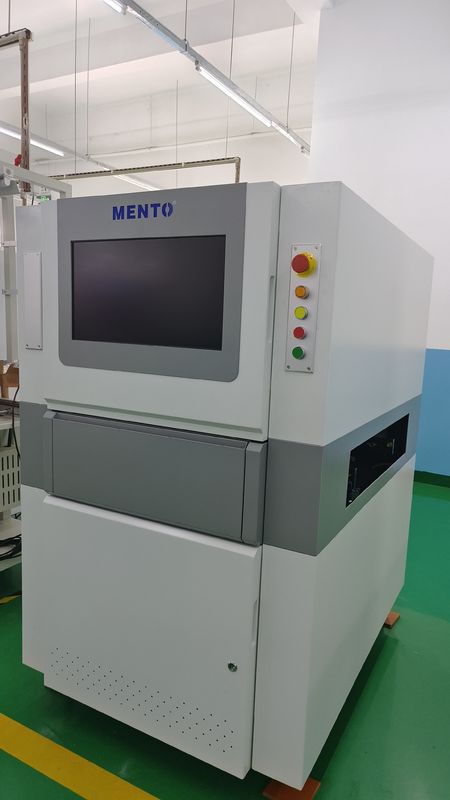

K20 シリーズ 下向き 自動光学検査
| 装置のモデル | K2005DW | |
| 検出能力 | 検知項目 | CHIP部品のボディ,CHIP部品の溶接接器,文字,DIP溶接器 |
| 最小の部品 | CHIP:0201 ピッチ:0.3mm | |
| 検出方法 | アルゴリズムパラメータデバッグ,機械学習 | |
| 光学システム | カメラ | 5MP高速カラー産業カメラ |
| テレセントリックレンズ | 0.22X/0.17X | |
| 決議 | 15um/20um/25um | |
| FOV | 36×30mm/48×40mm/61×51mm | |
| 検出速度 | 3FOV/s | |
| ソフトウェアシステム | オペレーティングシステム | ウィンドウズ 10 |
| メカニカルプロパティ | PCB 厚さ | 0.3~10mm ((warpage≤5mm) について) |
| 部品の高さ | 180mm 上部,30mm 下部 (特別な高度はカスタマイズすることができます) | |
| 運転装置 | サーボモーター + ボールスクリュー + 線形スライド | |
| 移動速度 | 最大600mm/s | |
| 位置付け精度 | ≤8um (校正後) | |
| PCB輸送鉄道 | PCBレールの輸送高度: 900±20mm (地面からPCBガイドレールの輸送表面まで) | |
| 最大PCBサイズ: 510mm×460mm | ||
| PCBの最小間隔: ≤90mm | ||
| パラメーター | 電源 | AC220V/50Hz/2000W |
| 総サイズ | W1140mmxD1400mmxH1600mm (足100±20mmを除く) | |
| 体重 | ≈700KG | |
| 空気圧 | ≥0.5MPa | |
| 環境要件 | 温度: 5~40°C,相対湿度 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
科学プラットフォームの設計
研磨グレードの移動軌道の設計
繰り返しの精度と位置位置の精度が高く 低騒音です
高精度の運動制御システムの設計
運動システムのデータ損失を回避し,高速で安定した動作を確保し,運動加速と減速の速度を効果的に改善します.
製品特性 - ビジョンシステム
産業用カメラ
高速マルチフレーム産業用デジタルカメラ
常流光源制御装置
完全閉ループの恒常電流デジタルコントローラーは,光源の明るさの安定性と均一性を保証します.
遠心光学システム
高景深さ 低歪み フルピクセル 定画解像度設計
製品検査能力
1. 間違った部分 2. 欠落した部分 3. 逆向き 4. 仮想溶接 5. チンホール 6. コリネアリティ 7. 誤った溶接 8. 脚根 9. チンが少ない
10. 連続的なチンの11. DIP溶接関節 少ないチンの12. ポジションオフセット13. DIP漏れプラグイン14.
MESデータドッキング機能と強力なSPCシステム
1リアルタイムで10つの主要アラームコンポーネントの統計
2. 自動的に上流機器を停止するアラームカウントを設定します.
3. 後続の追跡のために,リアルタイムで各PCBの全体ボード画像を輸出
4国内で開発された MES インターフェースは標準およびカスタマイズされたフォーマットをサポートします.
