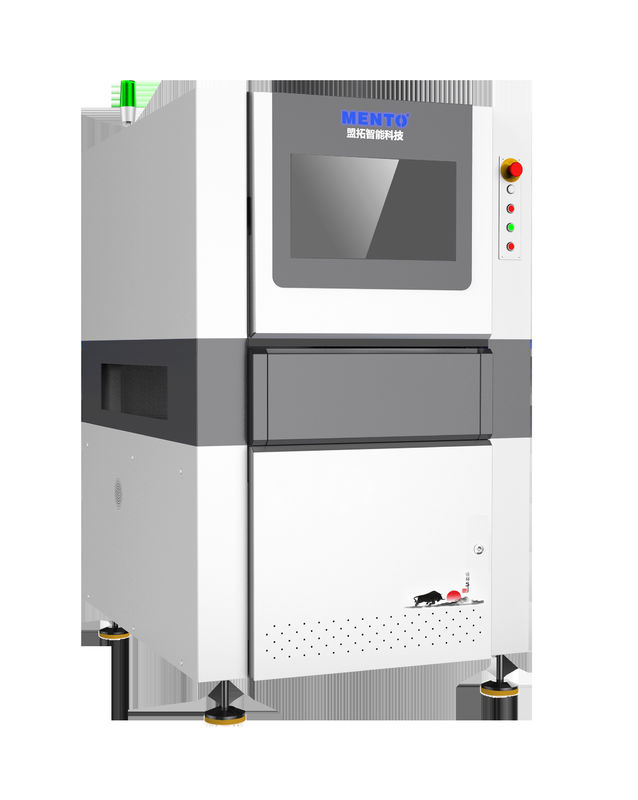

高速分析検査のためのミニLEDPCBパッド測定AOI機器

Name: 高速分析検査のためのミニLEDPCBパッド測定AOI機器
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: M2020MM
Price: 交渉可能 USD
Availability: InStock

製品詳細

起源の場所: ドングアン

ブランド名: MENTO

証明: FCC.ROHS,CCC

モデル番号: M2020MM

支払及び船積みの言葉

最小注文数量: 3

パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)

受渡し時間: 20 営業日

供給の能力: 10個+20日

お問い合わせ

製品詳細

製品の説明

製品詳細

ハイライト:
                                                                                                                                                                                                                                                                                                            ミニLED PCB AOI装置, 高速分析検査AOI機器, ミニLED PCBパッド測定装置


照明システム:	導かれた	ソフトウェア:	AOI ソフトウェア
応用:	自動化された光学点検	解決:	10 μm
寸法:	1200mm x 800mm x 1500mm	カメラの種類:	高解像度CCD
モデル:	テスター	電源:	AC100～240V、50/60Hz
検査速度:	60cm2/sまで	関数:	印刷回路板の欠陥を検出し,検査する
オペレーティング·システム:	ウィンドウズ

照明システム:	導かれた
ソフトウェア:	AOI ソフトウェア
応用:	自動化された光学点検
解決:	10 μm
寸法:	1200mm x 800mm x 1500mm
カメラの種類:	高解像度CCD
モデル:	テスター
電源:	AC100～240V、50/60Hz
検査速度:	60cm2/sまで
関数:	印刷回路板の欠陥を検出し,検査する
オペレーティング·システム:	ウィンドウズ

製品の説明

M20MシリーズミニLED PCBパッド測定

モデル		M2020MM
検出能力	検査項目	ミニLED PCB パッド測定
検出能力	検査方法	グローバルキャリブレーション、パッドグローバルアライメント
光学系	カメラ	20MP
	テレセントリックレンズ	高解像度バイテレセントリックレンズ
	解像度	4μm (2.4μm～5μm オプション)
	光源	RGB (カスタマイズ可能)
	効率	四辺検出 20秒/個
コンピューター構成	PC	CPU: Intel i7, RAM: DDR4-32G, GPU: GTX1660-6GB, SSD: 250G, HDD: 2T
	モニター	22インチ LED
	オペレーティングシステム	Ubuntu
検出性能	PCB厚さ	1～5mm
	最大許容部品高さ	上部20mm、下部30mm (特殊高さはカスタマイズ可能)
	駆動	リニアモーター + グリッドルーラー
	移動速度	最大: 600mm/秒
	PCB治具高さ	900+20mm (床から治具面まで)
パラメータ	PCBサイズ	最大: 300mm x 250mm
	電源	AC220V/50Hz/2000W
	寸法	W1330xD1360xH1650mm (警告灯を除く)
	重量	1600KG
	エア圧要件	≥0.5Mpa
	環境要件	温度: 5～40℃, 相対湿度 25%～80% (結露なきこと)
	上下流装置との通信	標準SMEMAインターフェース / ダイボンダーとのデータ通信
