製品詳細
起源の場所: 中国トンコワン
ブランド名: Mento
証明: ISO9001/ISO14001
モデル番号: k3205
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3週間
支払条件: オンライン,L/C,T/T
供給の能力: 1000/月
欠陥検出: |
溶接器 の 結合,部品,および PCB の 欠陥 |
検査速度: |
60cm2/sまで |
決議: |
10μm |
カメラタイプ: |
高解像度CCD |
オペレーティングシステム: |
ウィンドウ |
電源: |
AC 100-240V 50/60Hz |
点検区域: |
610mm × 460mm まで |
欠陥検出: |
溶接器 の 結合,部品,および PCB の 欠陥 |
検査速度: |
60cm2/sまで |
決議: |
10μm |
カメラタイプ: |
高解像度CCD |
オペレーティングシステム: |
ウィンドウ |
電源: |
AC 100-240V 50/60Hz |
点検区域: |
610mm × 460mm まで |

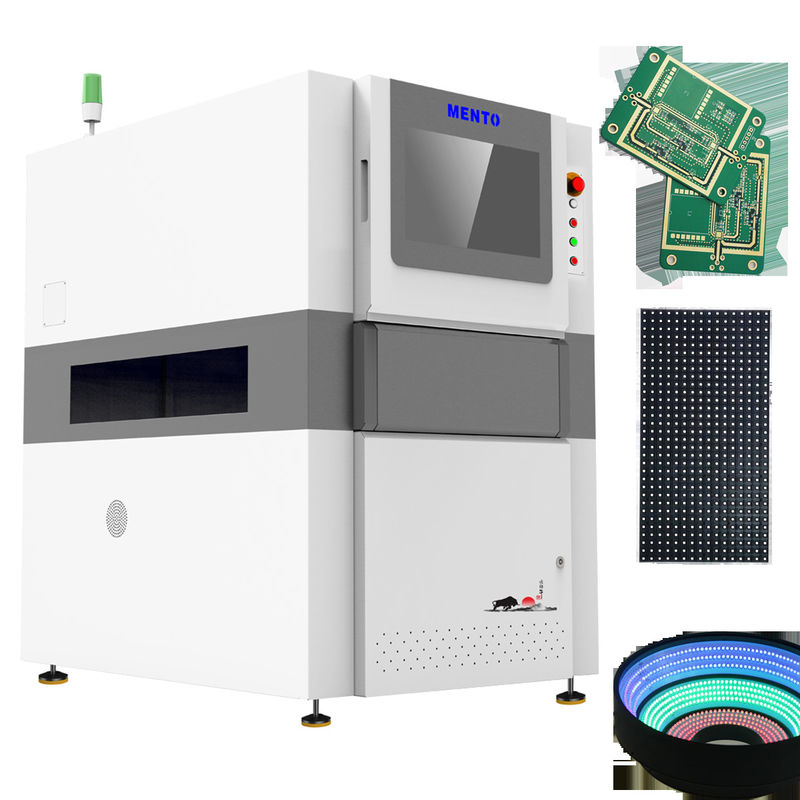

AOI テストには 2D と 3D の 2 つの検査モードがあり,非常に正確な検査を行うことができます. 2D モードでは,部品と PCB を上から下へと検査します.3Dモードでは複数の角度からそれらを検査します両モードは,欠損部品,誤った位置にある部品,誤った極度,溶接器の欠陥など,様々な欠陥を検出することができます.
AOI テスト機の検査速度は 60cm2/s までで,検査を迅速かつ効率的に実行でき,生産速度も高速化できます.AOI テストの検査領域は最大 610mm x 460mm複数の部品を同時に検査することができ,効率をさらに向上させることができます. この装置は,PCBや電子部品のほとんどを検査するのに十分な面積を持っています.
AOIテスターは,AC100-240V,50/60Hzの電源で動作する.これは,さまざまな場所や国で使用できるようにする.また,ユーザーフレンドリーで操作が簡単であるように設計されています.AOI Tester は Windows オペレーティング システムで動作します既存の生産ラインに簡単に組み込むことができます.
全体的に,AOIテストは,電子機器製造会社にとって不可欠な機器です.効率的で正確な検査を可能にします.生産された製品が高品質で欠陥のないことを確保する2D と 3D の 2 つの検査モードは,電子部品と PCB の包括的な検査を提供します.迅速な検査速度と大規模な検査領域は,生産ラインで効率的なツールになりますWindowsオペレーティングシステムとの互換性とユーザーフレンドリーなインターフェースにより,既存の生産ラインに簡単に統合できます.
| 装置のモデル | K3205 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 5MP高速カラー産業カメラ |
| 光源 | 二重DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 500μm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1350xD1000xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 統計管理ツール |
ヒストグラム,Xバー&R-チャート,Xバー&S-C ハート,C p&C pk, %Gage R & R,SPI 日刊/週刊/月刊レポート,リアルタイムSPC&マルチディスプレイ |
|
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
| 製品タイプ | 自動光学検査システム |
| オペレーティングシステム | ウィンドウ |
| 決議 | 10μm |
| 照明システム | LED |
| 検査方式 | 2D と 3D |
| 検査速度 | 60cm2/sまで |
| ソフトウェア | 直感的なユーザーインターフェース |
| 欠陥検出 | 溶接器 の 結合,部品,および PCB の 欠陥 |
| 電源 | AC 100-240V 50/60Hz |
| 適用する | PCB 検査 |
Mento AOI Testerは1200mm X 1000mm X 1500mmの寸法があり,工場や製造ユニットにとってコンパクトでスペースを節約するソリューションです.製品には直感的なユーザーインターフェースソフトウェアが付属していますこの製品のオペレーティングシステムは,多くのユーザーによく使用され,よく知られているWindowsです.
Mento AOI テストは,幅広い製品アプリケーションの機会とシナリオに適しています.溶接接,部品,PCB 欠陥を検査するのに理想的です.この製品は,PCBの迅速かつ効率的な検査を必要とする製造ユニットで使用するのに最適ですAOI検査PCB機能は,製品が正確に検査され,欠陥が検出されることを保証します.
この製品は,PCBの品質が決定的に重要な電子産業で使用するのに最適です.信頼性と高品質のPCBが要求される自動車産業でも使用できます.メント AOI テスト機は,医療業界で使用することも適しています医療機器にPCBが使用されている場合
結論として,Mento AOI Testerは,PCBの高品質で効率的な検査を必要とする製造ユニットにとって優れた投資です.この製品は,幅広い産業に適しており,使いやすい.工場や製造ユニットにとって理想的なソリューションです.
AOIテストはハイテク製品で,最適な性能を確保するために技術サポートとサービスが必要です.経験豊富な技術者の私たちのチームは,トラブルシューティングの援助を提供するために利用可能です修理・メンテナンスのサービス
顧客がAOIテスターを最大限に活用できるように 訓練・設置サービスを提供していますオンラインチャットでご質問やご心配を.
さらに,ソフトウェアの更新やアップグレードも提供し,AOIテストが常に最新機能と性能向上を 更新できるようにします.
私たちの目標は,顧客に卓越したサービスとサポートを提供し,AOIテストが最高性能で動作し,信頼性の高い結果をもたらすことを保証することです.
商品のパッケージ:
輸送:
Q:このAOIテスト製品のブランド名は何ですか?
A: このAOIテスト製品のブランド名は Mentoです.
Q:このAOIテスターはどこで作られていますか?
A: このAOIテスターは中国東?? で製造されています
Q:このAOIテスト製品には 認証がありますか?
A:はい,このAOIテスト製品には ISO9001と ISO14001の認証があります.
Q:このAOIテスト製品に対する最小注文量は?
A: このAOIテスト製品に対する最小注文量は 1 です.
Q:このAOIテスト製品の価格は?
A: このAOIテスト製品の価格は交渉可能です.
Q:このAOIテスト製品の配送時間は?
A: このAOIテスト製品の配達期間は3週間です.
Q:このAOIテスト製品に対する支払い条件は?
A: このAOIテスター製品の支払い条件はオンラインです.
Q:このAOIテスト製品の供給能力は?
A: このAOIテスト製品の供給能力は 1000/月です.
