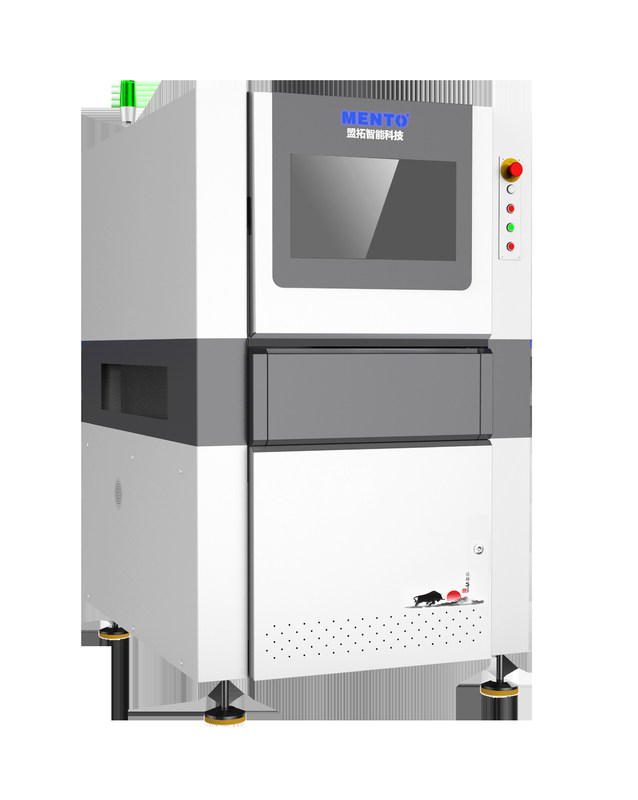

正確なPCB 光学検査機 自動AOI機器

製品説明：この3D AOIマシンは、業界でも最速クラスの毎秒80cm²という驚異的な検査速度を誇ります。これにより、短時間で大量のPCBを検査でき、製造業者の生産性の向上とリードタイムの短縮につながります。この速度があれば、製造業者は生産目標を容易に達成し、さらに上回ることも可能です。PCBの厚さに関しては、この3D AOIマシンは0.5mmから5mmまでの基板に対応できます。これは、さまざまな種類の製造業者にとって汎用性の高いソリューションとなる、幅広いPCBを検査できることを意味します。この柔軟性により、製造業者は互換性の問題を心配することなく、さまざまな種類のPCBで自由に作業できます。3D AOIマシンにはRGB LED照明が搭載されており、PCBの正確な検査のための優れた照明を提供します。この照明技術により、PCBのすべての部分が十分に照らされ、マシンが欠陥や異常を検出しやすくなります。RGB LED照明はエネルギー効率も高いため、多くの電力を消費せず、製造業者にとってコスト効率の高いソリューションとなります。このマシンの自動アライメント方法は、製造業者にとってトップチョイスとなるもう一つの際立った特徴です。この方法は、検査プロセスを迅速かつ正確にし、マシンがPCBを精度と速度で検査できるようにします。これは、定期的に大量のPCBを扱う必要がある製造業者にとって特に重要です。3D AOI検査マシンは、信頼性と使いやすさで知られる広く使用されているオペレーティングシステムで動作します。これにより、製造業者はマシンを容易に操作でき、最新のソフトウェアアップデートやセキュリティパッチにアクセスすることもできます。全体として、この3D AOIマシンは、信頼性が高く、高速で、正確な検査ソリューションを探しているPCB製造業者にとって優れた投資です。その印象的な検査速度、RGB LED照明、自動アライメント方法、およびオペレーティングシステムにより、このマシンが今日の市場で最良の選択肢の1つである理由は明らかです。主要なAOI機器メーカーの1つとして、私たちはこの製品に誇りを持っており、製造業者が高い品質基準を維持しながら生産目標を達成するのに役立つと確信しています。 デバイスモデル K3205 検出能力 検出項目 印刷不良、はんだ過多、はんだ不足、はんだブリッジ、はんだペーストのテリング、形状異常、オフセット スキャン方法 ストップ＆ゴー 光学システム カメラ 5MP高速カラー産業用カメラ 光源 デュアルDLP光源（ラスタ位相シフト技術）および赤、緑、青（RGB）光源 解像度 10μm & 15μm（オプション） 検出性能 高さ精度（キャリブレーションモジュール） 1μm（標準キャリブレーションブロックを使用） 体積繰り返し性 <1%（標準検証ブロック、3Sigma） 最大基板曲げ補償値 ±3mm 検出能力 GRR <10% at 6σ (+50%許容誤差、5μm解像度) 最大検出高さ 500μm シャドウ問題への対応 位相シフト技術 & 双方向3D構造化ライトシステム 基板曲げリアルタイム補償方法 基板曲げ補償（Zトラッキング+パッド参照） テストスクリーン カラー（3Dおよび2D画像を一緒に表示） 駆動装置 サーボモーター+スクリューガイド 移動速度 800mm/s 最小測定製品サイズ 50mmx50mm 最大測定製品サイズ 400mmx500mm PCB厚さ 0.5〜6mm トラック幅調整 自動幅調整、手動幅調整 回路基板搬送/固定 ベルトコンベア/空圧クランプ固定 搬送方向 左から右、右から左 オービタル高さ 900±20mm コンピュータ構成 メインフレーム CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T モニター 22インチLED オペレーティングシステム Ubuntu パラメータ 全体サイズ W1350xD1000xH1600mm（アラームライトを除く） 重量 1100KG 電源 AC220V/50〜60Hz/2000W エア圧 0.5Mpa ソフトウェア サポートされる入力フォーマット Gerberフォーマット（274X）、ODB++ 統計管理ツール ヒストグラム、X-bar&Rチャート、X-bar&Sチャート、Cp&Cpk、%Gage R & R、SPI 日次/週次/月次レポート、リアルタイムSPC＆マルチディスプレイ 環境要件 温度: 5〜40℃、相対湿度: 25%〜80%（霜なし） 上流および下流機器通信 標準SMEMAインターフェース 特徴： 製品名：3D AOIマシン アライメント方法：自動アライメント 電源：AC 220V、50/60Hz 検査速度：最大80cm²/s 重量：800 Kg 解像度：10μm この3D AOIマシンは、主要なAOI機器メーカーによって設計された、高度で効率的なPCB検査システムです。自動アライメント技術を利用して、毎秒80cm²までの驚異的な速度で正確な検査結果を保証します。重量800Kgのこの3D AOI検査マシンは、耐久性と長期使用のために作られています。10μmの高解像度は、すべての検査における精度と信頼性を保証します。 技術パラメータ： 解像度 10μm 寸法 L 1300 X W 1300 X H 1500 mm 検査速度 最大80cm²/s アライメント方法 自動アライメント 重量 800 Kg PCB厚さ 0.5 - 5 mm ソフトウェア 直感的なユーザーインターフェース 検査タイプ はんだ接合、コンポーネント、欠陥 電源 AC 220V、50/60Hz 用途： Mento-01 3D AOIマシンの最小注文数量は1で、価格は交渉可能です。納期は通常1週間で、オンラインで支払い可能です。この3D AOIマシンの供給能力は月1000台であり、顧客は革新的な製品を迅速かつ効率的に入手できます。 Mento-01 3D AOIマシンの主な機能の1つは、PCBを自動的にアライメントする能力であり、検査をより迅速かつ効率的にします。この製品のオペレーティングシステムは広く使用されており、簡単にアクセスできます。Mento-01 3D AOIマシンは800kgの重量があり、日常の使用に耐える頑丈で信頼性の高い製品です。 Mento-01 3D AOIマシンは、さまざまな製品アプリケーションの機会やシナリオに最適です。この製品は、中小規模のPCB製造業者および大規模生産施設に適しています。この製品は、携帯電話、コンピューター、自動車エレクトロニクス、航空宇宙、医療機器、および高品質のPCBを必要とするその他の産業の製造に使用できます。Mento-01 3D AOIマシンは、PCB修理店やメンテナンス施設で、迅速かつ正確なAOI PCB検査が必要な場合にも最適です。 要約すると、Mento-01 3D AOIマシンは、高度な3D検査方法を使用した高品質のPCB検査システムです。この製品は中国で製造されており、国際的な品質基準を満たしています。Mento-01 3D AOIマシンは、さまざまな製品アプリケーションの機会やシナリオに適しており、PCB製造業者や修理店にとって多用途で価値のある資産となります。 カスタマイズ： 当社の製品カスタマイズサービスには以下が含まれます： 最小注文数量：1 価格：交渉可能 納期：1週間 支払い条件：オンライン 供給能力：1000/月 Mento-01は、強力なAC 220V、50/60Hzの電源を備えており、直感的なオペレーティングシステムで動作します。10μmの高解像度により、厚さ0.5mmから5mmのPCBを正確に検査できます。このマシンは800kgの重量があり、生産ラインでの長期使用に頑丈で信頼性があります。 サポートとサービス： 3D AOIマシンには、包括的なテクニカルサポートとサービスパッケージが付属しています。これには以下が含まれます： 適切なセットアップと操作を保証するための設置およびトレーニングサービス 問題解決のためのリモートテクニカルサポート 最適なパフォーマンスと稼働時間のためのオンサイトテクニカルサポートおよびメンテナンスサービス マシンを最高の状態に保つためのキャリブレーションおよび修理サービス 機能とパフォーマンスを向上させるためのソフトウェアアップグレードおよびアップデート 特定のアプリケーションまたはプロセスでマシンを最適に使用するためのコンサルティングサービス 梱包と配送： 製品パッケージ： 3D AOIマシンは、安全な輸送を確保するために頑丈な段ボール箱に慎重に梱包されます。輸送中の損傷を防ぐために、フォームインサートでマシンを固定します。さらに、箱には取扱説明書と必要なケーブルが含まれます。 配送： 3D AOIマシンの標準配送方法は、評判の良い宅配便サービスを利用します。配送時間は場所によって異なりますが、迅速な配送を心がけています。ご注文が処理され、発送されると、パッケージの配送状況を追跡できる追跡番号を提供します。 よくある質問： Q：3D AOIマシンのブランド名は？ A：3D AOIマシンのブランド名はMentoです。 Q：3D AOIマシンのモデル番号は？ A：3D AOIマシンのモデル番号はMento-01です。 Q：3D AOIマシンはどこで製造されていますか？ A：3D AOIマシンは中国の東莞で製造されています。 Q：3D AOIマシンは認証されていますか？ A：はい、3D AOIマシンはISO9001/ISO14001認証を取得しています。 Q：3D AOIマシンの最小注文数量は？ A：3D AOIマシンの最小注文数量は1です。 Q：3D AOIマシンの価格は交渉可能ですか？ A：はい、3D AOIマシンの価格は交渉可能です。 Q：3D AOIマシンの納期は？ A：3D AOIマシンの納期は1週間です。 Q：3D AOIマシンの支払い条件は？ A：3D AOIマシンの支払い条件はオンラインです。 Q：3D AOIマシンの供給能力は？ A：3D AOIマシンの供給能力は月1000台です。
