製品詳細
起源の場所: 中国トンコワン
ブランド名: Mento
証明: ISO9001/ISO14001
モデル番号: K3212
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3週間
支払条件: オンライン,L/C,T/T
供給の能力: 1000/月
電源: |
AC 220V、50HZ |
光源: |
LED |
検査方法: |
3D検査 |
インターフェース: |
イーサネット |
検査速度: |
1000mm/s |
カメラタイプ: |
高解像度CCD |
電源: |
AC 220V、50HZ |
光源: |
LED |
検査方法: |
3D検査 |
インターフェース: |
イーサネット |
検査速度: |
1000mm/s |
カメラタイプ: |
高解像度CCD |

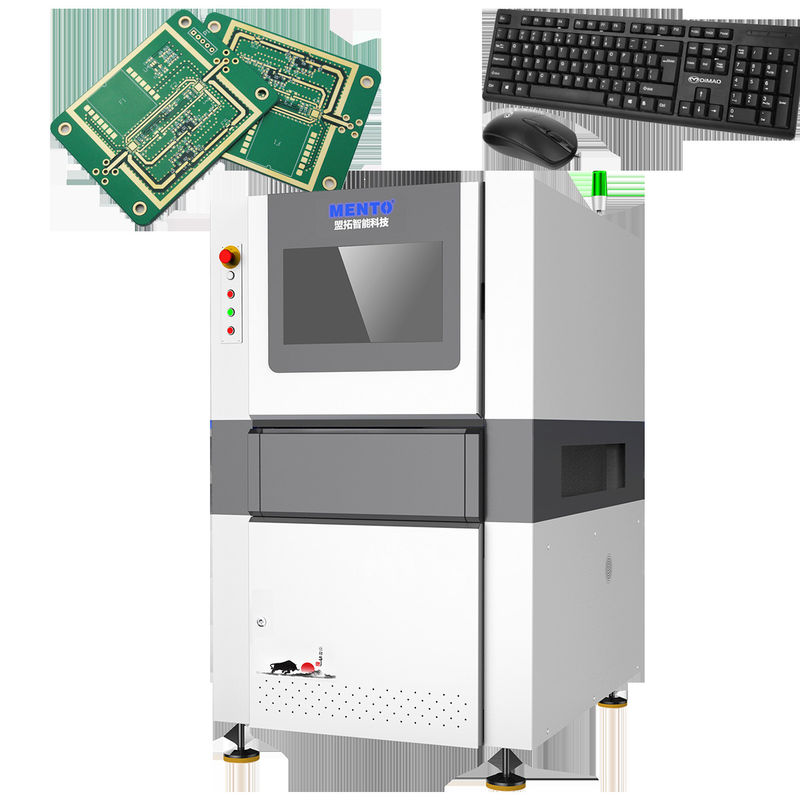

この機械の特徴の一つは 高解像度CCDカメラで 最高の画像品質を保ち,最小の細部でも 極めて正確に撮影できますこれは,AOI PCB マシンがPCB表面の最小の欠陥さえ検出することを可能にします通過する各回路板が最高品質であることを保証します
AOI PCB マシンは,便利性を念頭に置いて設計されており,コンパクトな寸法で 1000mm X 800mm X 1200mmで,あらゆる作業スペースに快適にフィットできます.イーサネット・インターフェイスは,他のデバイスやネットワークに接続することも簡単にする既存のシステムとのシームレスな統合を提供します.
| 3D溶接パスタ検査 | ||
| 装置のモデル | K3212 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 12MP高速カラー産業カメラ |
| 光源 | 二重DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 500μm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1350xD1000xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 統計管理ツール |
ヒストグラム,Xバー&R-チャート,Xバー&S-C ハート,C p&C pk, %Gage R & R,SPI 日刊/週刊/月刊レポート,リアルタイムSPC&マルチディスプレイ |
|
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
| 技術パラメータ | 価値 |
|---|---|
| 製品名 | AOIPCBマシン |
| PCB 厚さ | 0.2mm - 6mm |
| PCB サイズ | 最大 500mm × 500mm |
| インターフェース | イーサネット |
| 決議 | 10μm |
| モデル | XYZ-1000 |
| 電源 | AC 220V,50Hz |
| オペレーティングシステム | Windows 10 |
| カメラタイプ | 高解像度CCD |
| 検査方法 | 3D検査 |
| 光源 | LED |
この製品は,高度な光学技術を使用して印刷回路板の正確な信頼性の高い検査結果を提供するように設計されています.AOI 機械は欠損部品などの様々な欠陥を検出できます高解像度のCCDカメラタイプと ± 5μm の検査精度により,AOI PCB マシンは製品の品質を効果的に保証することができます.
AOI PCB マシンは,さまざまな製品アプリケーションの機会とシナリオに適しています.電子製品の生産ライン,PCB製造,SMT組立に使用できます.この製品は,双面 PCB のような様々な PCB をテストするために使用できます.機械のインターフェースはEthernetで,他のデバイスやシステムへの接続を容易にできます.
AOI PCB マシンはモデル名 XYZ-1000 と 1000mm X 800mm X 1200mm の寸法があり,コンパクトで任意の作業スペースに簡単にインストールできます. 1000 / 月供給能力で,この製品は様々な産業の需要を満たすことができます.
結論として,AOI PCB マシンは信頼性と効率性のあるPCB検査システムであり,正確かつ信頼性の高い検査結果を提供できます.それは,さまざまな製品アプリケーションの機会とシナリオに適しています信頼性と効率の良いソリューションを探しているなら PCBのテスト方法MentoのAOIPCBマシンはあなたのための完璧な製品です.
AOIのPCB機械製品には,最適なパフォーマンスとダウンタイムの最小化を確保するための技術サポートとサービスが備わっています.私たちの専門家のチームは,次の分野での援助と指導を提供することができます:
我々は,例外的な顧客サービスを提供し,顧客が投資から最大限の利益を得ることを保証することにコミットしています.当社の技術サポートとサービスに関する詳細については,当社に連絡してください.
AOI PCB マシンは,輸送中に損傷を防ぐために,泡のパッシングを付いた紙箱に安全に詰め込まれています.
輸送:
AOI PCB マシンの送料は米国内のすべての場所に無料です.国際注文では,送料はチェックアウト時に計算されます.運送時間は目的地によって異なります.米国内では通常3~5営業日,国際注文では7~14営業日かかります.
Q:このAOIPCBマシンのブランド名は?
A: このAOIPCBマシンのブランド名は"メント"です
Q:このAOIPCB機械はどこで製造されていますか?
A: このAOIPCB機械は中国のドングアンで製造されています.
Q:このAOIPCBマシンが認証されていますか?
A:はい,このAOIPCB機械はISO9001/ISO14001で認証されています.
Q: このAOI PCB マシンの最小注文量は?
A: このAOIPCB機械の最小注文量は 1 です.
Q:このAOIPCBマシンの価格帯は?
A: このAOIPCBマシンの価格は交渉可能です.
Q: このAOIPCB機械の配達時間は?
A: このAOIPCBマシンの配達時間は1週間です.
Q: このAOIPCBマシンの支払い条件は?
A: このAOIPCBマシンの支払い条件はオンラインです.
Q:このAOIPCBマシンの供給能力は?
A: このAOIPCBマシンの供給能力は月1000台です.
