製品詳細
起源の場所: 中国トンコワン
ブランド名: Mento
証明: ISO9001/ISO14001
モデル番号: K3212
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3週間
支払条件: オンライン,L/C,T/T
供給の能力: 1000/月
最低の部品: |
50*50 mm |
カメラ: |
9百万ピクセル |
動きの速度: |
800mm/sec |
幅の調節: |
手帳 |
機械の説明: |
3D溶接パスタ検査 |
ストック: |
大きい |
スピード: |
0.23sec/FOV |
条件: |
使用される、新しい |
最低の部品: |
50*50 mm |
カメラ: |
9百万ピクセル |
動きの速度: |
800mm/sec |
幅の調節: |
手帳 |
機械の説明: |
3D溶接パスタ検査 |
ストック: |
大きい |
スピード: |
0.23sec/FOV |
条件: |
使用される、新しい |

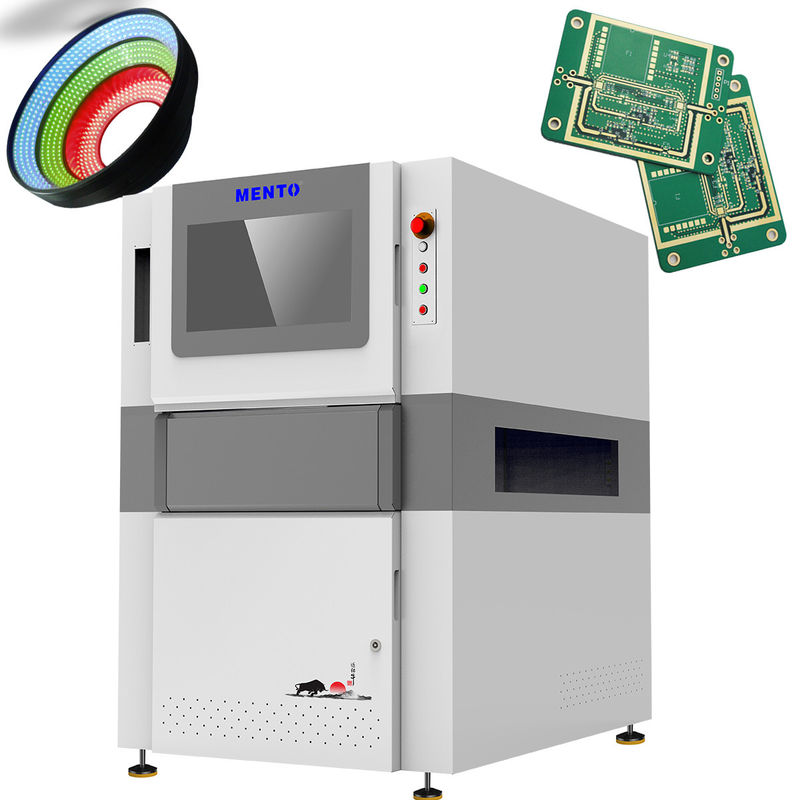

SMT AOI マシンは,少なくとも 50 * 50 mm の PCB の検査のために特別に設計されています.それは,PCB 製造工場で使用するのに理想的です.板の欠陥を確認し,最高品質の板であることを確認するために使用できる場合この機械は,欠陥のある部品,誤った部品配置,溶接の欠陥など,様々な欠陥を検出することができる.
SMT AOI マシンの重要な特徴の一つは,高速カラーカメラで,毎秒最大60フレームの速度で画像を撮影できる.製造環境で使用するのに最適です機械には,欠陥を自動的に検出し分類できる高度な画像処理アルゴリズムも搭載されています.手動検査の必要性を軽減し,全体的な効率性を向上させる.
| 装置のモデル | K3212 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 12MP高速カラー産業カメラ |
| 光源 | 二重DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 500μm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1350xD1000xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 統計管理ツール |
ヒストグラム,Xバー&R-チャート,Xバー&S-C ハート,C p&C pk, %Gage R & R,SPI 日刊/週刊/月刊レポート,リアルタイムSPC&マルチディスプレイ |
|
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
このSMT AOI機械は,高速カラーカメラや幅広いPCBサイズと厚さの検査などの機能を持つPCB検査自動化に最適です.AOIマシン価格についての詳細については,私たちと連絡してください..
SMT AOI 機械は,印刷回路板 (PCB) を検査し,その品質と精度を保証するように設計されています.自動化光学検査機械学習の助けで,製品がPCBの欠陥を高精度で迅速に検出し分類できる6.5 Mpix 高速カラーカメラは,検査プロセスが高精度で詳細に実行されることを保証します.
この製品は,電子製造,PCB組立,品質管理を含む様々な場合とシナリオに適しています.厚さ範囲は0×50mmの最小サイズでPCBを検査することができます.検査PCBのサイズは50mm × 50mm から 510mm × 460mm までの範囲で,異なるPCBサイズに対応する汎用的なソリューションです.
MentoのSMT AOI機械は,交渉可能な価格で入手可能で,最低注文量は1. 製品は月1000の供給能力があり,1週間以内に配達することができます.支払条件が決まりました買い手にとって買い物プロセスをより便利にする.
SMT AOI マシン製品には包括的な技術サポートとサービスが付属しており,あなたのマシンが常に最高の状態で動作することを保証します.私たちの専門家のチームは,設置に援助を提供するために利用可能です,訓練,保守,そして 発生するトラブルシューティング.ソフトウェアのアップデートやアップグレードも提供します 機械が常に最新技術に 準拠していることを確認しますさらに,我々は,延長保証とサービス契約を提供します あなたの投資が保護されていることを保証する心の平和を提供するために.顧客満足へのコミットメントと質の高いサービスへの献身と信頼性と性能を信頼できます
商品のパッケージ:
輸送:
Q:このAOI機器のブランド名は何ですか?
A: このAOI機器のブランド名は"メント"です
Q:このAOI機はどこで製造されていますか?
A: このAOI機械は中国東?? で製造されています
Q:このAOI機器には どんな認証がありますか?
A: このAOI機械はISO9001とISO14001で認証されています.
Q: このAOIマシンの最小注文量は?
A: このAOI機械の最小注文量は 1 です.
Q: このAOI機器の配達時間は?
A: このAOI機器の配達時間は3週間です.
Q:このAOI機器の支払い条件は?
A: このAOI機器の支払い条件はオンラインです
Q:このAOI機器の供給能力は?
A: このAOI機器の供給能力は月1000台です.
Q: このAOI機器の価格は交渉可能ですか?
A:はい,このAOIマシンの価格は交渉可能です.
