製品詳細
起源の場所: 中国トンコワン
ブランド名: Mento
証明: ISO9001/ISO14001
モデル番号: k3205
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3週間
支払条件: ライン
供給の能力: 1000/月
スピード: |
0.23sec/FOV |
厚さ: |
0.5mm-6mm |
機械の説明: |
3D溶接パスタ検査 |
カメラ: |
12MP、色 |
最低の部品: |
50*50 mm |
幅の調節: |
手帳 |
条件: |
使用される、新しい |
検査PCBサイズ: |
50mm × 50mm - 510mm × 460mm |
スピード: |
0.23sec/FOV |
厚さ: |
0.5mm-6mm |
機械の説明: |
3D溶接パスタ検査 |
カメラ: |
12MP、色 |
最低の部品: |
50*50 mm |
幅の調節: |
手帳 |
条件: |
使用される、新しい |
検査PCBサイズ: |
50mm × 50mm - 510mm × 460mm |

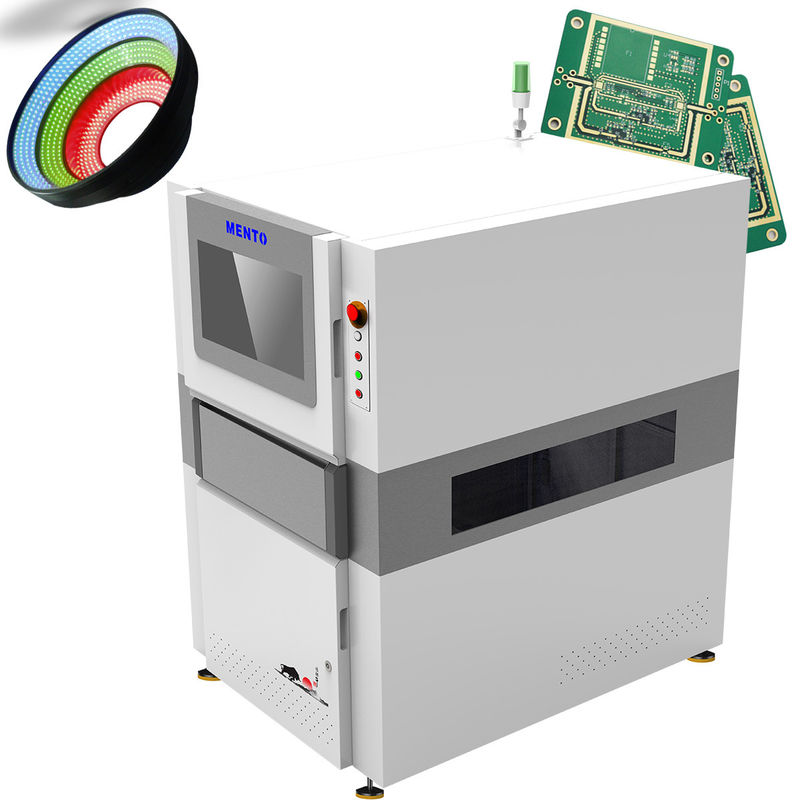

このSMTマシンの重要な特徴の一つは 6.5 Mpix 高速カラーカメラで 2592 x 1944 ピクセルまでの解像度で画像を撮影できますこのカメラは,PCBの最小の細部でも高品質の画像を撮影することができますこのカメラは高速度で画像を撮影し,動作速度が800mm/secまで検査プロセスを迅速かつ効率的にする.
SMT AOI マシンには,自動化された光学検査機械学習技術も搭載されています.この技術により,機械は学習し,異なる環境に適応できます.PCBの欠陥を高精度で信頼性の高い方法で検出する機械は,欠損した部品,誤った位置にある部品,誤った極度,溶接の欠陥を含む,幅広い欠陥を検出することができます.
| 装置のモデル | K3205 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 5MP高速カラー産業カメラ |
| 光源 | 二重DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 500μm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1350xD1000xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 統計管理ツール |
ヒストグラム,Xバー&R-チャート,Xバー&S-C ハート,C p&C pk, %Gage R & R,SPI 日刊/週刊/月刊レポート,リアルタイムSPC&マルチディスプレイ |
|
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
このSMT AOIマシンは,PCBの検査を自動化するのに最適で,PCBの自動光学検査を提供しています.50mm×50mmから510mm×460mmのPCBを検査する能力この機械は,0.23秒/FOVの速度で迅速かつ効率的な検査を提供しています.
SMT AOI マシン製品には以下の技術サポートとサービスが付属しています.
専門家のチームは,あなたのSMT AOIマシンが効率的かつ効果的に動作することを確保することに専念しています. そのため,あなたは簡単に高品質な製品を作ることができます.
商品のパッケージ:
輸送:
AOIマシンのブランド名は?
AOI機器のブランド名は Mento.
2.AOI機はどこで製造されているの?
AOI機械は中国で,特に東?? で製造されています.
3.AOIマシンにはどんな認証があるの?
AOI機械はISO9001とISO14001の認証を持っている.
4.AOI 機械の最小注文量は?
AOI機器の最小注文量は 1 です.
5.AOI機器の支払い条件は?
AOI機器の支払い条件はオンライン決済です
6.AOIマシンの供給能力は?
AOI機械の供給能力は月1000台です.
7.AOI 機器の配達時間は?
AOI機器の配達期間は,支払いが受けた日から3週間です.
8.AOI機器の価格は交渉可能ですか?
そう,AOIマシンの価格は交渉可能だ.
