製品詳細
起源の場所: 中国トンコワン
ブランド名: Mento
証明: ISO9001/ISO14001
モデル番号: k3205
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3週間
支払条件: オンライン,L/C,T/T
供給の能力: 1000/月
直線方法: |
自動直線 |
決議: |
10 μm |
照明: |
RGB LED |
ソフトウェア: |
直感的なユーザーインターフェイス |
サイズ: |
L 1300 X W 1300 X H 1500 ミリメートル |
カメラタイプ: |
3Dデジタルカメラ |
オペレーティングシステム: |
ウィンドウズ 10 |
PCB 厚さ: |
0.5〜5mm |
直線方法: |
自動直線 |
決議: |
10 μm |
照明: |
RGB LED |
ソフトウェア: |
直感的なユーザーインターフェイス |
サイズ: |
L 1300 X W 1300 X H 1500 ミリメートル |
カメラタイプ: |
3Dデジタルカメラ |
オペレーティングシステム: |
ウィンドウズ 10 |
PCB 厚さ: |
0.5〜5mm |
オンラインAOI機能
1. 高いコストパフォーマンス
2. 標準500万画素グローバル露出工業用カラーカメラ
3. 中国で初めて大口径テレセントリックレンズを採用（製品にターゲット可能）
4. 独立開発の光学システム（光源の一貫性）
5. 高安定性一体型鋳造プラットフォーム
適用範囲：はんだ接合部および実装済みデバイスの検査
| 3Dはんだペースト検査 | ||
| デバイスモデル | K3205 | |
| 検出能力 | 検出項目 | 印刷ミス、過剰はんだ、はんだ不足、はんだブリッジ、はんだペーストのテリング、形状異常、オフセット |
| スキャン方法 | ストップ＆ゴー | |
| 光学システム | カメラ | 5MP高速カラー工業用カメラ |
| 光源 | デュアルDLP光源（ラスタ位相シフト技術）および赤、緑、青（RGB）光源 | |
| 解像度 | 10μm & 15μm（オプション） | |
| 検出性能 | 高さ精度（キャリブレーションモジュール） | 1μm（標準キャリブレーションブロック使用時） |
| 体積繰り返し性 | ＜1％（標準検証ブロック、3Sigma） | |
| 最大基板曲げ補償値 | ±3mm | |
| 検出能力GRR | ＜10％（6σ、+50％許容差、5μm解像度） | |
| 最大検出高さ | 500μm | |
| シャドウ問題の解決策 | 位相シフト技術＆双方向3D構造化ライトシステム | |
| 基板曲げリアルタイム補償方法 | 基板曲げ補償（Zトラッキング+パッド参照） | |
| テストスクリーン | カラー（3Dおよび2D画像を一緒に表示） | |
| 駆動装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能製品サイズ | 50mmx50mm | |
| 最大測定可能製品サイズ | 400mmx500mm | |
| PCB厚さ | 0.5〜6mm | |
| トラック幅調整 | 自動幅調整、手動幅調整 | |
| 回路基板搬送/固定 | ベルトコンベア/空圧クランプ固定 | |
| 搬送方向 | 左から右、右から左 | |
| 軌道高さ | 900±20mm | |
| コンピュータ構成 | メインフレーム | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | Ubuntu | |
| パラメータ | 全体サイズ | W1350xD1000xH1600mm（アラームライトを除く） |
| 800 Kg | 1100KG | |
| 電源 | AC220V/50〜60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェア対応入力フォーマット | Gerberフォーマット（274X）、ODB++をサポート | |
| 統計管理ツール | ヒストグラム、X-bar&Rチャート、X-bar&Sチャート、Cp&Cpk、%Gage R & R、SPI日次/週次/月次レポート、リアルタイムSPC＆複数表示 環境要件 | |
| 温度：5〜40℃、相対湿度：25％〜80％（結露なきこと） | 上流および下流機器通信 | |
| 標準SMEMAインターフェース | このPCB検査システムの主な機能の1つは、厚さ0.5mmから5mmまでのPCBを処理できることです。これにより、薄くて柔軟な基板から厚くて硬い基板まで、幅広いPCBで使用できます。さらに、機械の重量は800kgであり、産業用途の厳しさに耐えるのに十分な頑丈さと耐久性を備えています。 | |

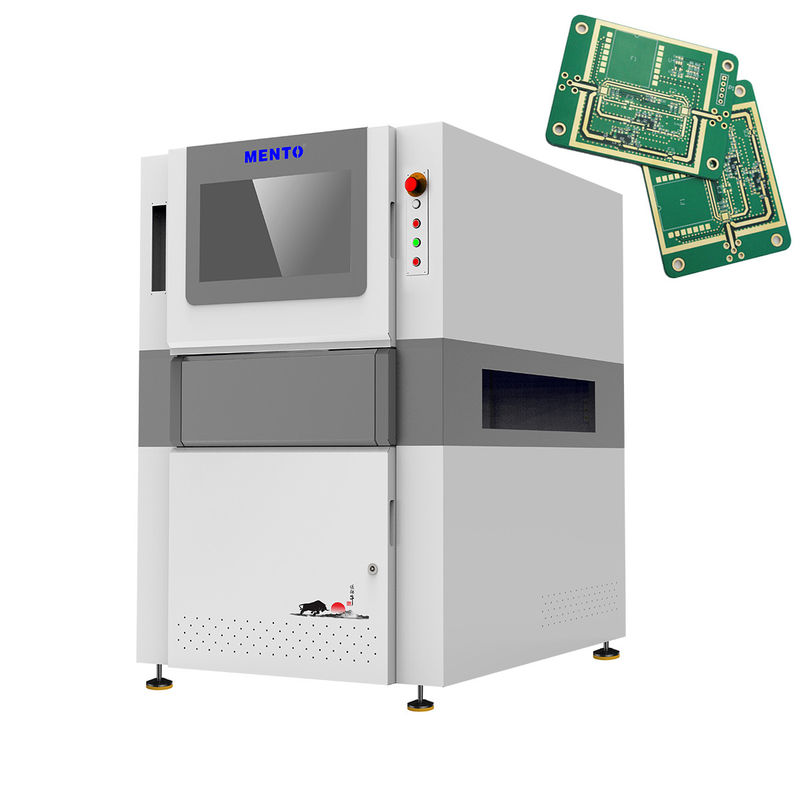

3D AOIマシンはオペレーティングシステム上に構築されており、オペレーターが作業するための信頼性が高く使いやすいインターフェースを提供します。これにより、特定の検査タスクのために機械を簡単にセットアップおよび構成したり、パフォーマンスと出力を監視したりできます。
特徴:
技術パラメータ:
| 値 | 検査速度 |
| 最大80 cm²/s | 検査エリア |
| 最大510 x 510 mm | 重量 |
| 800 Kg | 照明 |
| RGB LED | ソフトウェア |
| 直感的なユーザーインターフェース | 電源 |
| AC 220V、50/60Hz | 検査方法 |
| 3D検査 | 検査タイプ |
| はんだ接合部、コンポーネント、欠陥 | カメラタイプ |
| 3Dデジタルカメラ | アプリケーション: |
重量800kg、供給能力1000/月というMento-01 3D AOI検査マシンは、堅牢で耐久性のある製品であり、さまざまな産業用途に適しています。エレクトロニクス製造業界でも自動車業界でも、このマシンは生産効率の向上と高品質な製品の確保に役立ちます。
Mento-01 3D AOIマシンの製品適用機会およびシナリオの一部は次のとおりです。
PCB製造施設
サポートとサービス:
当社のテクニカルサポートサービスには以下が含まれます:
オンサイトでの設置とトレーニング
梱包と配送:
3D AOIマシンは、輸送中の安全を確保するために木製クレートにしっかりと梱包されます。機械は保護フォームで包まれ、輸送中の損傷を防ぐためにしっかりと固定されます。
配送:
3D AOIマシンは、航空または海上貨物で世界中に発送できます。配送料と配送時間は、目的地と希望する輸送方法によって異なります。配送に関する詳細については、お問い合わせください。
よくある質問:
ブランド名：Mento
2.
この3D AOIマシンのモデル番号は？モデル番号：Mento-01
3.
この3D AOIマシンはどこで製造されていますか？原産地：中国東莞
4.
この3D AOIマシンには認証がありますか？認証：ISO9001/ISO14001
5.
この3D AOIマシンの最小注文数量は？最小注文数量：1
6.
この3D AOIマシンの価格は交渉可能ですか？価格：交渉可能
7.
この3D AOIマシンの納期は？納期：3週間
8.
この3D AOIマシンの支払い条件は？支払い条件：オンライン
9.
この3D AOIマシンの供給能力は？供給能力：1000/月
