製品詳細
起源の場所: 中国トンコワン
ブランド名: Mento
証明: ISO9001/ISO14001
モデル番号: k3205
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3週間
支払条件: ライン
供給の能力: 1000/月
カメラタイプ: |
3Dデジタルカメラ |
検査方法: |
3D検査 |
検査の種類: |
溶接器の関節,部品,欠陥 |
電源: |
AC 220V 50/60Hz |
サイズ: |
L 1300 X W 1300 X H 1500 ミリメートル |
直線方法: |
自動直線 |
決議: |
10 μm |
ソフトウェア: |
直感的なユーザーインターフェイス |
カメラタイプ: |
3Dデジタルカメラ |
検査方法: |
3D検査 |
検査の種類: |
溶接器の関節,部品,欠陥 |
電源: |
AC 220V 50/60Hz |
サイズ: |
L 1300 X W 1300 X H 1500 ミリメートル |
直線方法: |
自動直線 |
決議: |
10 μm |
ソフトウェア: |
直感的なユーザーインターフェイス |
オンライン AOI 機能
1高コストのパフォーマンス
2標準的な5百万のグローバル露出産業カラーカメラ
3中国で初めて大直径のテレセントリックレンズを使用した会社 (製品をターゲットにできる)
4独立開発された光学システム (光源の一貫性)
5高安定性統合鋳造プラットフォーム
適用範囲: 溶接接器と固定装置の検査

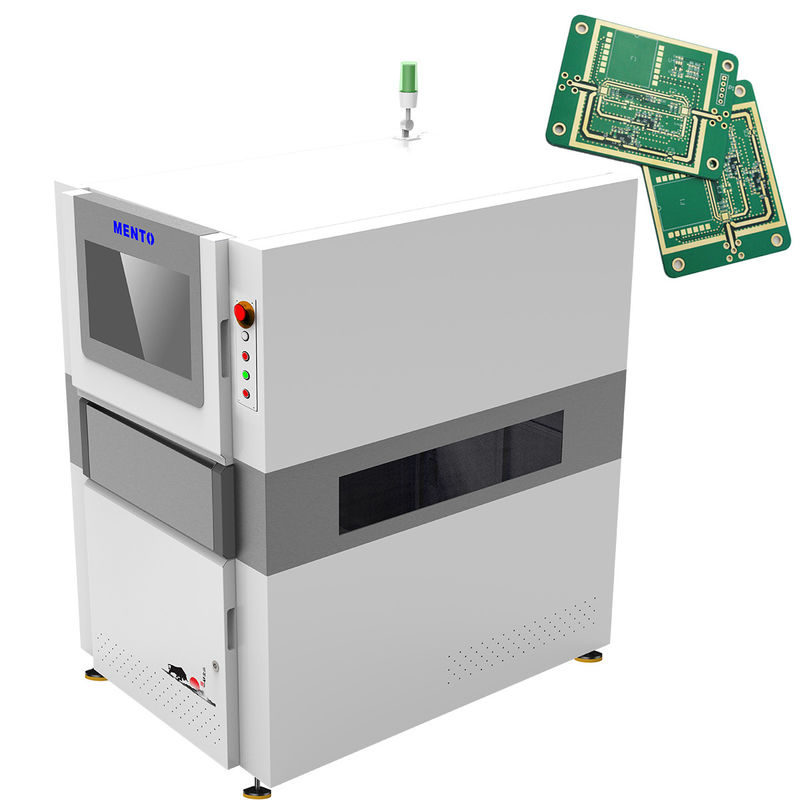

3D AOI 検査機には RGB LED 照明が搭載されており,PCBの高品質画像を撮影できます.照明システムは,マシンが異なる色と表面仕上げを持つPCBを検査できるように最適化されています検査結果が正確で信頼性がある
3Dデジタルカメラは,PCBの高解像度画像を複数の角度から撮影するマシンの主な部品です.カメラは,PCBの画像を最大20ミクロン解像度で撮影することができます最小の欠陥さえも検出できるようにします
機械はWindows 10で動作し,検査プロセスに安定した信頼性の高いプラットフォームを提供します.操作システムは,機械が幅広いソフトウェアアプリケーションとハードウェアデバイスと互換性を確保します.他のシステムとの統合を容易にする.
機械が使用する3D検査方法は 現在利用可能な最も先進的な検査技術です. それは複数のカメラを使用して,異なる角度からPCBの画像をキャプチャします.PCBの3Dモデルを作成するこれは,機械が従来の2D検査方法では見えない欠陥を検出できるようにします.
機械は直感的なユーザーインターフェイスで 設定と操作を容易にする.ソフトウェアはユーザーフレンドリーに設計されています.ユーザーにシンプルで直接的なインターフェースを提供このソフトウェアには,機械によって撮影された画像を分析し,正確で信頼できる検査結果を提供する高度なアルゴリズムも搭載されています.
3DAOIマシーンは PCBの高品質の検査ソリューションを提供する 最先端の検査マシンです精密で信頼性の高いPCBの検査ソリューションを求める企業にとって完璧な選択です3D AOI インスペクション マシンは,あなたのニーズに理想的なソリューションです.
| 装置のモデル | K3205 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 5MP高速カラー産業カメラ |
| 光源 | 二重DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 500μm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1350xD1000xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 統計管理ツール |
ヒストグラム,Xバー&R-チャート,Xバー&S-C ハート,C p&C pk, %Gage R & R,SPI 日刊/週刊/月刊レポート,リアルタイムSPC&マルチディスプレイ |
|
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
Mento-01 3D AOI マシンには直感的なユーザーインターフェースソフトウェアが装備されており,溶接器の関節,部品,欠陥を簡単に検査することができます.厚さは0から10まで.5mmから5mmで,最大80cm2/sまで検査することができるため,迅速かつ効率的なPCB検査システムです.月1000の供給能力は,必要に応じてすぐに利用できるようにします.
800kgの重さで Mento-01 3D AOI マシンは 耐久性があり 耐久性があり 時間の試練に 耐えられるようにしていますPCB が最高品質であることを確認するこの製品は,自動車,航空宇宙,通信,電子機器を含む幅広い産業に適しています.
小規模企業でも大企業でも Mento-01 3D AOI マシンは PCB 検査に必要な優れた投資です信頼性の高い性能と使いやすさは,どんなPCB検査システムにも望ましい製品ですこの商品の購入は1週間の配達時間とオンライン決済条件により 楽になりました
結論として,Mento-01 3D AOI マシンは,幅広い用途に適した最先端のPCB検査システムです.精密で効率的なPCB検査を必要とするすべての産業にとって望ましい製品です今からMento-01 3D AOIマシンに投資して PCBが最高品質であることを確認してください
3D AOI 機械製品には,最適なパフォーマンスと信頼性を確保するための包括的な技術サポートとサービスが付属しています.
私たちは,最高級の顧客サービスとサポートを 顧客に提供することに誇りを持っています.
商品のパッケージ:
3DAOI機器は,安全な輸送を保証するために,堅牢な紙箱に泡の挿入物で包装されます.機械は,輸送中に傷害や傷害を防ぐために保護プラスチックに包まれます箱には製品名,モデル番号,操作説明が記載されます.
輸送:
3DAOI機器は信頼性の高い宅配便で送料が決まる.送料は,目的地と荷物の重量に基づいて計算されます.顧客は追跡番号を受け取って 荷物の状態を監視します配送時間は目的地によって異なりますが,お客様は 5-7 営業日以内にパッケージを受け取ることを期待できます.
Mento-01 3D AOI マシンに関するよくある質問です.
Mento-01 3D AOI マシンとは?
A: Mento-01 3D AOI マシンは,PCBの欠陥を検出するために印刷回路板 (PCB) 業界で使用されるハイテク自動光学検査マシンです.
Mento-01 3D AOI 機械はどこで作られていますか?
A:Mento-01 3D AOI マシンは中国のドングアンで製造されています
Mento-01 3D AOI 機械は認証されていますか?
A:はい,Mento-01 3D AOI マシンはISO9001/ISO14001で認証されています.
Q: Mento-01 3D AOI マシンの最小注文量は?
Mento-01 3D AOI マシンの最小注文量は 1 です.
Mento-01 3D AOI マシンの価格は?
Mento-01 3D AOI マシンの価格は交渉可能です
Mento-01 3D AOI マシンの配達時間は?
Mento-01 3D AOI マシンの配達時間は 3週間です
Mento-01 3D AOI マシンの支払い条件は?
Mento-01 3D AOI マシンの支払い条件はオンラインです
Q: Mento-01 3D AOI マシンの供給能力は?
Mento-01 3D AOI マシンの供給能力は月1000台です
