製品詳細
起源の場所: 中国トンコワン
ブランド名: Mento
証明: ISO9001/ISO14001
モデル番号: k3205
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: W1350xD1000xH1600mm
受渡し時間: 3週間
支払条件: L/C,T/T
供給の能力: 1000/月
カメラタイプ: |
3Dデジタルカメラ |
点検区域: |
最大510×510mmまで |
体重: |
1100キロ |
ソフトウェア: |
直感的なユーザーインターフェイス |
PCB 厚さ: |
0.5〜5mm |
電源: |
AC 220V 50/60Hz |
検査速度: |
80cm2/sまで |
オペレーティングシステム: |
ウィンドウズ 10 |
カメラタイプ: |
3Dデジタルカメラ |
点検区域: |
最大510×510mmまで |
体重: |
1100キロ |
ソフトウェア: |
直感的なユーザーインターフェイス |
PCB 厚さ: |
0.5〜5mm |
電源: |
AC 220V 50/60Hz |
検査速度: |
80cm2/sまで |
オペレーティングシステム: |
ウィンドウズ 10 |
オンライン AOI 機能
1高コストのパフォーマンス
2標準的な5百万のグローバル露出産業カラーカメラ
3中国で初めて大直径のテレセントリックレンズを使用した会社 (製品をターゲットにできる)
4独立開発された光学システム (光源の一貫性)
5高安定性統合鋳造プラットフォーム
適用範囲: 溶接接器と固定装置の検査

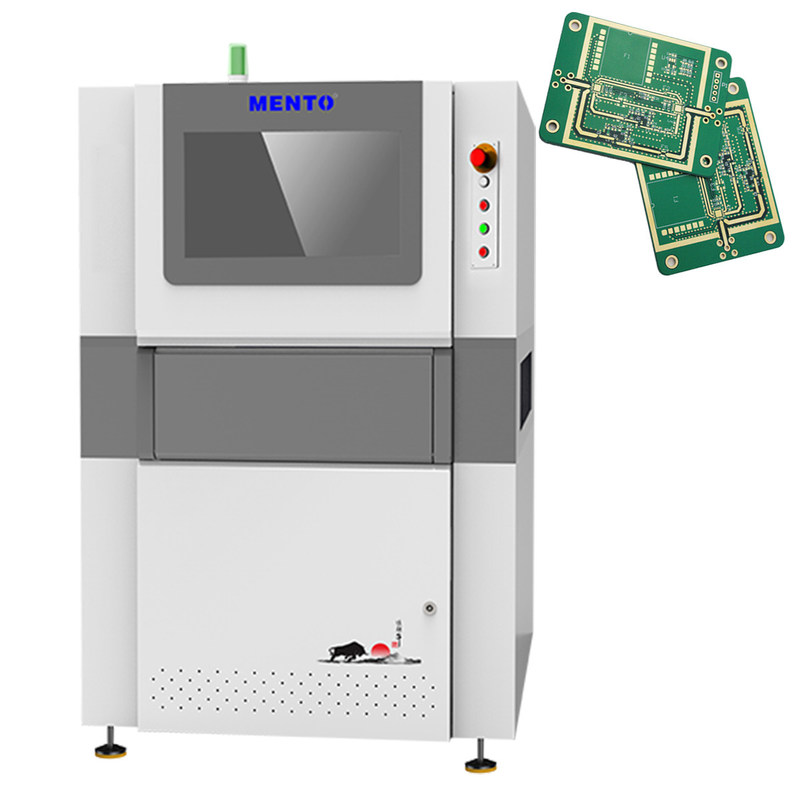

最新の技術で設計された 3D AOI マシンは プリント回路板を精度と精度で 検査するのに最適で 全ての製品が 最高品質の基準を満たしていることを保証しますインタフェースが直感的にユーザは簡単に機械を操作し,操作することができ,初心者でも経験豊富な専門家でも最適です.
機械は自動調整技術で装備されており,時間を節約し効率を向上させます.この機能により,機械は自動的に調整されます.人為的エラーのリスクを軽減し,常に一貫した結果を出すさらに800kgの重さにより 安定し耐久性が保たれ 長期使用に最適です
既存のソフトウェアとシームレスな統合を保証します. これにより,インストールと使用が簡単になります.他のソフトウェアアプリケーションと簡単に統合できます.
80cm2/s の検査速度で 大量の製造環境で最適です.この速度により,各PCBが迅速かつ正確に検査されます.欠陥の可能性を軽減し,プロセスにおける時間と費用を節約する.
3D AOI マシンは信頼性と効率性の高い PCB AOI 機器を探している人にとって素晴らしい選択です.検査速度も高い製品品質を向上させ 製造プロセスを効率化したい人にとって 完璧な解決策です
キーワード:PCBAOI機器,PCBAOI機器,PCBAOI検査
| 装置のモデル | K3205 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 5MP高速カラー産業カメラ |
| 光源 | 二重DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 500μm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1350xD1000xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 統計管理ツール |
ヒストグラム,Xバー&R-チャート,Xバー&S-C ハート,C p&C pk, %Gage R & R,SPI 日刊/週刊/月刊レポート,リアルタイムSPC&マルチディスプレイ |
|
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
信頼性の高いAOI機器メーカーを探していますか? 私たちの3DAOIマシンはAOIPCB検査のための完璧なソリューションです.高速で正確な結果を提供するために,私たちのPCB検査システムは自動アライナメントと3D検査技術を使用します.
| 製品属性 | 価値 |
| 製品名 | 3D AOI 検査機 |
| 照明 | RGB LED |
| アライナインメント方法 | 自動調整 |
| オペレーティングシステム | Windows 10 |
| 検査の種類 | 溶接器の関節,部品,欠陥 |
| カメラタイプ | 3Dデジタルカメラ |
| ソフトウェア | 直感的なユーザーインターフェース |
| 電源 | AC 220V 50/60Hz |
| 検査区域 | 最大510×510mmまで |
| PCB 厚さ | 0.5〜5mm |
| 検査方法 | 3D検査 |
Mento-01は,PCB厚さ範囲は0.5〜5mm,検査面積は最大510×510mmである.機械はRGBLED照明で装備され,10μmの解像度を有する.機械の重量は800kgです.
Mento-01 3D AOI 機械の製品使用機会とシナリオは以下のとおりである.
全体として,Mento-01 3D AOI 機器は,正確で効率的な PCB 検査を必要とする組織にとって不可欠なツールです.機械の特徴と仕様により,製造プロセスにおける品質と精度を重視する企業にとって理想的な選択です.
3D AOI 機械の製品技術サポートとサービスには,以下が含まれます.
- 設置・設置支援
- 設備の訓練と運用支援
- 定期的なメンテナンスと校正サービス
- トラブルシューティングと修理サービス
- ソフトウェアの更新とアップグレード
- 技術コンサルティングと顧客サポート
商品のパッケージ:
3D AOI マシンは 輸送中に機械を保護するために設計された 頑丈な紙箱に詰め込まれます輸送中に損傷を防ぐために,機械はしっかりと泡のパッディングに置かれます.パッケージには電源ケーブル,ユーザーマニュアル,設置に必要なケーブルも含まれます
輸送:
3D AOI マシンは 追跡と保険を提供する 評判の良い宅配サービスで 送料は目的地によって異なります荷物が運ばれたら追跡番号を 提供します配達時に包裹を受け取り署名できる人がいることを確認してください.
A: この商品のブランド名は Mento です.
Q: この製品のモデル番号は?
A: この製品のモデル番号はMento-01です.
Q: この製品はどこで製造されていますか?
A: この製品は中国のドングアンで製造されています.
Q: この製品には証明書がありますか?
A:はい,この製品は ISO9001/ISO14001 認証付きです.
Q: この商品の最小注文量は?
A: この商品の最小注文量は 1 枚です.
Q: この商品の価格は交渉可能ですか?
A:はい,この製品の価格は交渉可能です.
Q: 注文後,商品を受け取るのにどれくらい時間がかかりますか?
A: この商品の配達時間は1週間です.
Q: この商品の支払い条件は?
A: この商品の支払い条件はオンラインです.
Q: この製品の供給能力は?
A: この製品の供給能力は 1000/月です.
