製品詳細
起源の場所: ドングアン,中国
ブランド名: MENTO
証明: FCC,ROHS,ISO9000,ISO14001
モデル番号: K3212
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3weeks
支払条件: T/T
供給の能力: 1000pcs/m
カメラ: |
12MP、色 |
動きの速度: |
800mm/sec |
ウォラティ: |
3ヶ月 |
品質: |
トップ・クリアー |
パッケージ: |
木製ケース |
スタンダード: |
SMEMA |
産業用カメラ: |
標準的な500万回の世界曝光量産業用カラーカメラ |
リードタイム: |
1から5仕事日 |
カメラ: |
12MP、色 |
動きの速度: |
800mm/sec |
ウォラティ: |
3ヶ月 |
品質: |
トップ・クリアー |
パッケージ: |
木製ケース |
スタンダード: |
SMEMA |
産業用カメラ: |
標準的な500万回の世界曝光量産業用カラーカメラ |
リードタイム: |
1から5仕事日 |
オンライン AOI 機能
1高コストのパフォーマンス
2標準的な5百万のグローバル露出産業カラーカメラ
3中国で初めて大直径のテレセントリックレンズを使用した会社 (製品をターゲットにできる)
4独立開発された光学システム (光源の一貫性)
5高安定性統合鋳造プラットフォーム
適用範囲: 溶接接器と固定装置の検査
| 装置のモデル | K3212 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 12MP高速カラー産業カメラ |
| 光源 | 二重DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 500μm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1350xD1000xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 統計管理ツール |
ヒストグラム,Xバー&R-チャート,Xバー&S-C ハート,C p&C pk, %Gage R & R,SPI 日刊/週刊/月刊レポート,リアルタイムSPC&マルチディスプレイ |
|
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |

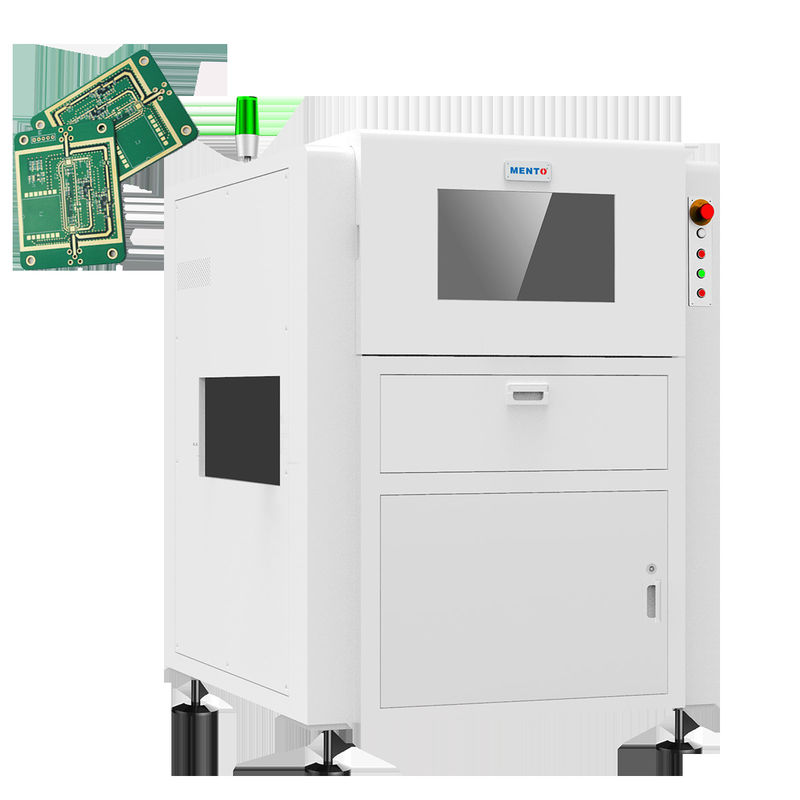

SMT AOI マシンには 12MP の高解像度カラーカメラが搭載されており 卓越した品質の画像を撮影します このカメラは PCB の最小の欠陥さえも検出できます工場から出るすべての製品が最高品質基準を満たすことを保証する.
この製品の特徴の一つは 大径のテレセントリックレンズの使用です 中国で初めて使ったものです これらのレンズは欠陥をより正確に検出する.
また,SMT AOI マシンは,検査過程で発生する問題を迅速に識別し,修正する操作者に役立つユーザーフレンドリーなインターフェースで,使いやすいように設計されています.さらに製造効率を向上させるため,最速の組み立てラインに追いつくことができます.
SMT AOI マシンのもう一つの重要な特徴は,LED照明方法です.この照明方法は一貫して信頼性の高い照明を提供します.カメラが欠陥を正確に一貫して検出できるようにするLED照明は,他の照明方法よりもエネルギー効率が高く,耐久性も高く,時間とともに保守コストを削減します.
梱包に関しては リスクをとらない SMT AOI マシンは 頑丈な木製ケースで 施設に完璧に届くようにしています
簡単に言うと SMT AOI マシンは 高品質で信頼性の高い生産者がより高い品質基準を達成し,生産効率を向上させるのに役立つ AOI検査機器の効率的な部品優れたカメラ,大径のテレセントリックレンズ,高速な動き速度,LED照明方法,そしてユーザーフレンドリーなインターフェースで品質と効率を重視するメーカーにとって完璧なソリューションです.
SMT AOI Machine is a high-quality SMT Appearance Inspection equipment that utilizes independently developed optical system and core components such as motor to provide accurate and reliable AOI Visual Inspection. ユーザーフレンドリーなWindowsオペレーティングシステムにより,このマシンは操作と保守が簡単です. さらに,顧客の安心のために3ヶ月保証があります.
| 製品属性 | 価値 |
| 製品名 | PCB AOI マシン |
| 品質 | 最高 の 品質 |
| 基本構成要素 | モーター |
| 保証 | 3ヶ月 |
| オペレーティングシステム | ウィンドウ |
| パッケージ | 木製ケース |
| サイズ | 1200 × 1200 × 1600 ミリメートル |
| 産業用カメラ | 標準的な500万回の世界曝光量産業用カラーカメラ |
| カメラ | 9百万ピクセル |
| オプティカルシステム | 独立開発した光学システム |
| スタンダード | SMEMA |
| 製品説明 | PCBA検査 |
MENTO SMT AOI 機械は,印刷回路板 (PCB) の自動検査を提供する最先端の製品です.この自動光学検査 (AOI) 機械は,SMT外見検査を行うために設計されています品質と信頼性の最高水準を満たしています
MENTO SMT AOI マシンは,中国のドングアンで製造され,FCC,ROHS,ISO9000,ISO14001によって認証されています.これは,製品が国際的品質と安全基準を満たしていることを保証します.この商品の最小注文量は1個です.この商品の配送時間は3週間で,支払い条件はT/Tです. この製品は安全な輸送のために木製のケースに梱包されています.
MENTO SMT AOIマシンは,PCBの明確な画像を提供する高解像度の12MPカラーカメラを装備しています.このマシンは,最大460x610mmの面積を検査することができます.商品は深?? 港から運送されます.
MENTO SMT AOI マシンは,さまざまな製品アプリケーションの機会とシナリオで使用するのに理想的です. 消費者電子機器,自動車電子機器,航空宇宙電子機器欠陥,不適切な極度,誤った向き,誤った値,溶接の欠陥,そしてもっと.
この製品は,PCBが最高品質と信頼性の基準を満たしていることを保証したいメーカーにとって不可欠です.MENTO SMT AOI マシンは,検査プロセスを自動化し,最終製品に欠陥が生じるリスクを軽減するための費用対効果の高いソリューションです.
Q:このAOI機器のブランド名は何ですか?
A: このAOI機械のブランド名は MENTOです
Q:このAOI機はどこで製造されていますか?
A: このAOI機械は中国東?? で製造されています
Q:このAOI機器には どんな認証がありますか?
A: このAOI機械は FCC,ROHS,ISO9000,ISO14001の認証を受けています
Q: このAOIマシンの最小注文量は?
A: このAOI機械の最小注文量は 1 です.
Q: このAOI機器の配達時間は?
A: このAOI機器の配達期間は3週間です.
Q:このAOI機器の支払い条件は?
A: このAOI機器の支払い条件はT/Tです.
Q:このAOI機器の供給能力は?
A: このAOI機械の供給能力は 1000PCS/M です.
