Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
製品詳細
起源の場所: ドングアン,中国
ブランド名: MENTO
証明: FCC,ROHS,ISO9000,ISO14001
モデル番号: K3212
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3weeks
支払条件: T/T
供給の能力: 1000pcs/m
動きの速度: |
800mm/sec |
カメラ: |
12MP、色 |
スタンダード: |
SMEMA |
基本構成要素: |
モーター |
ウォラティ: |
3ヶ月 |
オペレーティングシステム: |
ウィンドウ |
サイズ: |
1200 × 1200 × 1600 ミリメートル |
港: |
シェンゼン |
動きの速度: |
800mm/sec |
カメラ: |
12MP、色 |
スタンダード: |
SMEMA |
基本構成要素: |
モーター |
ウォラティ: |
3ヶ月 |
オペレーティングシステム: |
ウィンドウ |
サイズ: |
1200 × 1200 × 1600 ミリメートル |
港: |
シェンゼン |
オンライン AOI 機能
1高コストのパフォーマンス
2標準的な5百万のグローバル露出産業カラーカメラ
3中国で初めて大直径のテレセントリックレンズを使用した会社 (製品をターゲットにできる)
4独立開発された光学システム (光源の一貫性)
5高安定性統合鋳造プラットフォーム
適用範囲: 溶接接器と固定装置の検査
| 装置のモデル | K3212 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 12MP高速カラー産業カメラ |
| 光源 | 二重DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 500μm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1350xD1000xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 統計管理ツール |
ヒストグラム,Xバー&R-チャート,Xバー&S-C ハート,C p&C pk, %Gage R & R,SPI 日刊/週刊/月刊レポート,リアルタイムSPC&マルチディスプレイ |
|
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |

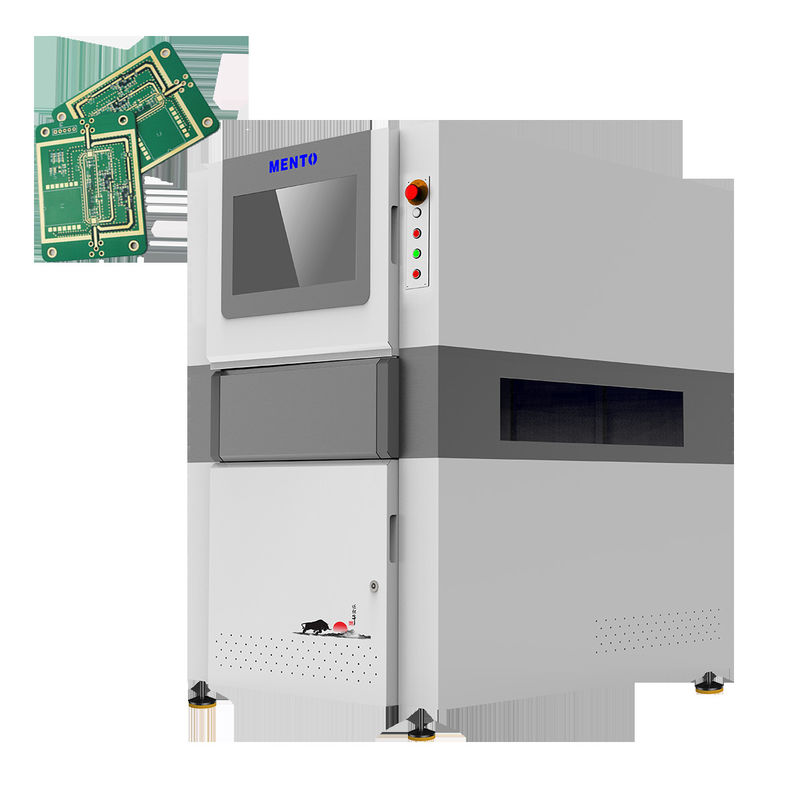

SMT AOI マシンは,最大460 x 610 mmの大きな検査領域を誇っており,さまざまなPCBサイズやタイプを検査することができます.欠損部品などの様々な種類の欠陥を検査することができます.機械は,使いやすくて,メンテナンスを容易にするように設計されており,小型および大規模製造作業の両方に最適です.
3ヶ月間の保証で,SMT AOIマシンが毎回正確で効率的な検査結果を提供します.その先進的なソフトウェアアルゴリズムと高速な処理能力は,現代的なSMT生産ラインの要求に合わせて作れるようにしますユーザーフレンドリーなインターフェースにより,検査パラメータをカスタマイズし,設定と操作を簡単にする.
簡潔に言うと,SMT AOI マシンは,SMT 外見検査とPCB AOIのための強力で効率的なツールです.製造作業のあらゆるサイズのための完璧な選択をします今からSMT AOIマシンに投資して 品質管理を次のレベルに
| SMT AOI マシン | AOI オプティカル インスペクション 機器 |
| 移動速度 | 800mm/秒 |
| サイズ | 1200 × 1200 × 1600 ミリメートル |
| 港 | シェンゼン |
| カメラ | 9百万ピクセル |
| 照明方法 | LED |
| レンズ | 中国で初めて 大直径のテレセントリックレンズを使用した会社 |
| モデル | AOI |
| パッケージ | 木製ケース |
| カメラ | 12MP カラー |
| スタンダード | SMEMA |
SMT AOI機械は,製造過程中に印刷回路板 (PCB) を検査するように設計された自動光学検査機器です.9百万ピクセルのカメラが搭載されています中国で初めて 大直径の望遠鏡を使用した会社ですMentoは,正確で信頼性の高い検査結果を保証する光学システムを独立開発しました.
SMT AOI 機械は様々な用途とシナリオに適しています.電子機器製造工場で使用するのに最適です.PCBが要求される品質基準を満たすことを保証するのに役立つ場合この機械は,新しいPCB設計をテストし,改良するために使用できる研究開発ラボでも使用できます.
SMTAOI機は木製のケースで供給されており,目的地に良質で到着することを保証します.その寸法は1200×1200×1600mmです.工場の床で移動しやすいようにしますメントは月1000台の供給能力で 大小の顧客のニーズを満たすことができます
Q: SMT AOI マシンのブランド名は何ですか?
A: SMT AOI マシンのブランド名は MENTO です.
Q: SMT AOI 機械はどこで製造されていますか?
A: SMT AOI 機械は中国東?? で製造されています.
Q: SMT AOI マシンにはどんな認証がありますか?
A: SMT AOI マシンは FCC,ROHS,ISO9000,ISO14001によって認証されています.
Q: SMT AOI マシンの最小注文量は?
A: SMT AOI 機械の最小注文量は 1 です.
Q: SMT AOI 機械の配達期間は?
A: SMT AOI 機械の配達時間は 3週間です.
Q: SMT AOI 機械の支払い条件は?
A: SMT AOI 機械の支払い条件は T/T です.
Q: SMT AOI マシンの供給能力は?
A: SMT AOI マシンの供給能力は 1000PCS/M です.
