Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
製品詳細
起源の場所: ドングアン,中国
ブランド名: MENTO
証明: FCC,ROHS,ISO9000,ISO14001
モデル番号: k3205
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3weeks
支払条件: T/T
供給の能力: 1000pcs/m
品質: |
トップ・クリアー |
ウォラティ: |
3ヶ月 |
オペレーティングシステム: |
ウィンドウ |
レンズ: |
中国で初めて 大直径のテレセントリックレンズを使用した会社 |
サイズ: |
1200 × 1200 × 1600 ミリメートル |
動きの速度: |
800mm/sec |
スタンダード: |
SMEMA |
オプティカルシステム: |
独立開発した光学システム |
品質: |
トップ・クリアー |
ウォラティ: |
3ヶ月 |
オペレーティングシステム: |
ウィンドウ |
レンズ: |
中国で初めて 大直径のテレセントリックレンズを使用した会社 |
サイズ: |
1200 × 1200 × 1600 ミリメートル |
動きの速度: |
800mm/sec |
スタンダード: |
SMEMA |
オプティカルシステム: |
独立開発した光学システム |

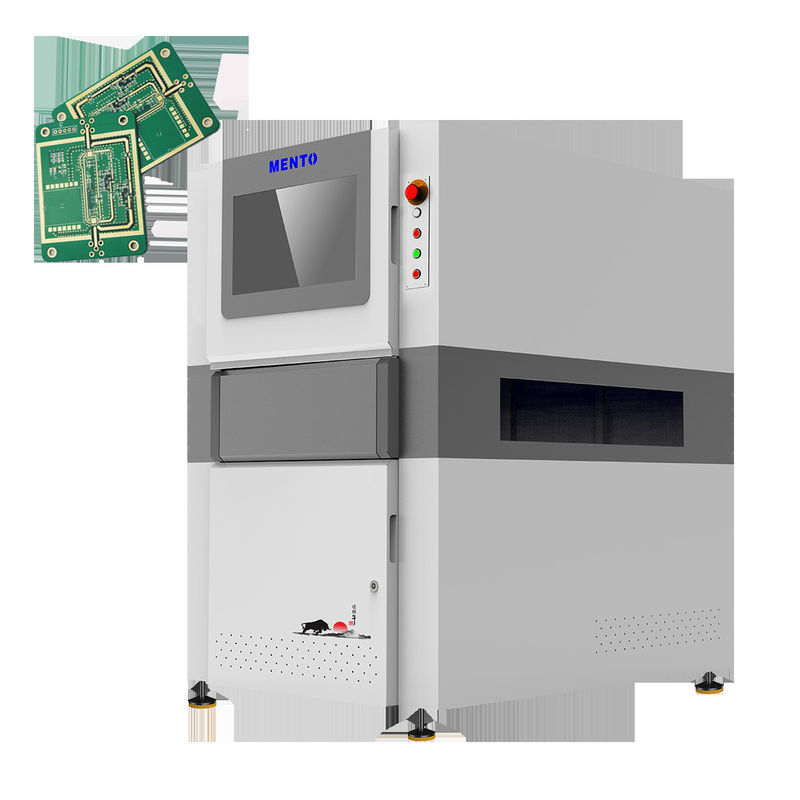

オンライン AOI 機能
1高コストのパフォーマンス
2標準的な5百万のグローバル露出産業カラーカメラ
3中国で初めて大直径のテレセントリックレンズを使用した会社 (製品をターゲットにできる)
4独立開発された光学システム (光源の一貫性)
5高安定性統合鋳造プラットフォーム
適用範囲: 溶接接器と固定装置の検査
| 装置のモデル | K3205 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 5MP高速カラー産業カメラ |
| 光源 | 二重DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 500μm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1350xD1000xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 統計管理ツール |
ヒストグラム,Xバー&R-チャート,Xバー&S-C ハート,C p&C pk, %Gage R & R,SPI 日刊/週刊/月刊レポート,リアルタイムSPC&マルチディスプレイ |
|
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
輸送と保管中に保護するために 頑丈な木製ケースに配置されています. 機械は,私たちの独立開発した光学システムで装備されています.検査結果が常に正確で信頼性のあることを保証する私たちのシステムは業界で初めて 大直径のテレセントリックレンズを使用し 画像の質と検査精度を向上させます
SMT AOI マシンにはSMEMA標準の互換性も備わっており,既存の生産ラインとのシームレスな統合が可能になります.SMEMA通信プロトコルを使用して,簡単に他のマシンに接続できます機械間の効率的で効果的な通信を可能にします.
製品品質と信頼性を保証しています SMTAOIマシンに 3ヶ月保証をします機械で問題が発生した場合に技術的サポートと援助を提供するために常に利用可能である専門家チーム.
| 製品属性 | 価値 |
| 製品名 | PCB AOI |
| 検査区域 | 460×610mmまで |
| 品質 | 最高 の 品質 |
| スタンダード | SMEMA |
| 移動速度 | 800mm/秒 |
| パッケージ | 木製ケース |
| 基本構成要素 | モーター |
| リード タイム | 1〜5 営業日 |
| 産業用カメラ | 標準的な500万回の世界曝光量産業用カラーカメラ |
| レンズ | 中国で初めて 大直径のテレセントリックレンズを使用した会社 |
| 保証 | 3ヶ月 |
| 製品タイプ | AOIの検査機器,AOIの視覚検査機器 |
この機械は様々な用途とシナリオに最適です. 機械の設計は,を含む:
私たちのSMT AOIマシンは,品質と安全性を保証するFCC,ROHS,ISO9000,ISO14001によって認証されています.私たちは1の最低注文量を要求し,3週間の配達時間を提供します.支払い条件はT/T1000PCS/Mの供給能力を持っています
SMT AOI マシンのオペレーティングシステムは Windows で,使いやすく操作が簡単です.高品質で,機械の耐久性と長寿を保証する.
SMT AOI マシンの寸法は 1200 X 1200 X 1600 mmで,コンパクトで,あらゆる作業スペースに簡単にフィットできます.顧客が注文を間に合って受けられるように.
SMTAOIマシンへの投資は,製造過程で欠陥を検出し,特定するのに役立ちます. これにより,高品質の製品だけが市場に供給されることを保証します.注文するには今日ご連絡ください.!
SMT AOI マシンのブランド名は?
メント
SMTAOI機械はどこで作られるの?
SMTAOI機械は中国ドングアンで製造されています
SMT AOI マシンにはどんな認証がありますか?
SMT AOI マシンは FCC,ROHS,ISO9000,ISO14001によって認証されています.
SMT AOI 機械の最小注文量は?
SMT AOI マシンの最小注文量は 1 枚です.
SMT AOI 機械の配達時間は?
SMT AOIマシンの配達期間は3週間です
SMT AOI 機械の支払い条件は?
SMT AOI 機械の支払い条件は T/T です.
SMT AOI マシンの供給能力は?
SMT AOIマシンの供給能力は 1000PCS/M です.
