製品詳細
起源の場所: 中国トンコワン
ブランド名: Mento
証明: ISO9001/ISO14001
モデル番号: K2005DW
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3週間
支払条件: ライン
供給の能力: 1000/月
ソフトウェア: |
直感的なユーザーインターフェイス |
検査方式: |
2Dと3D |
適用する: |
PCB 検査 |
電源: |
AC 100-240V 50/60Hz |
照明システム: |
LED |
サイズ: |
1200mm × 1000mm × 1500mm |
接続性: |
イーサネット USB |
カメラタイプ: |
高解像度CCD |
ソフトウェア: |
直感的なユーザーインターフェイス |
検査方式: |
2Dと3D |
適用する: |
PCB 検査 |
電源: |
AC 100-240V 50/60Hz |
照明システム: |
LED |
サイズ: |
1200mm × 1000mm × 1500mm |
接続性: |
イーサネット USB |
カメラタイプ: |
高解像度CCD |

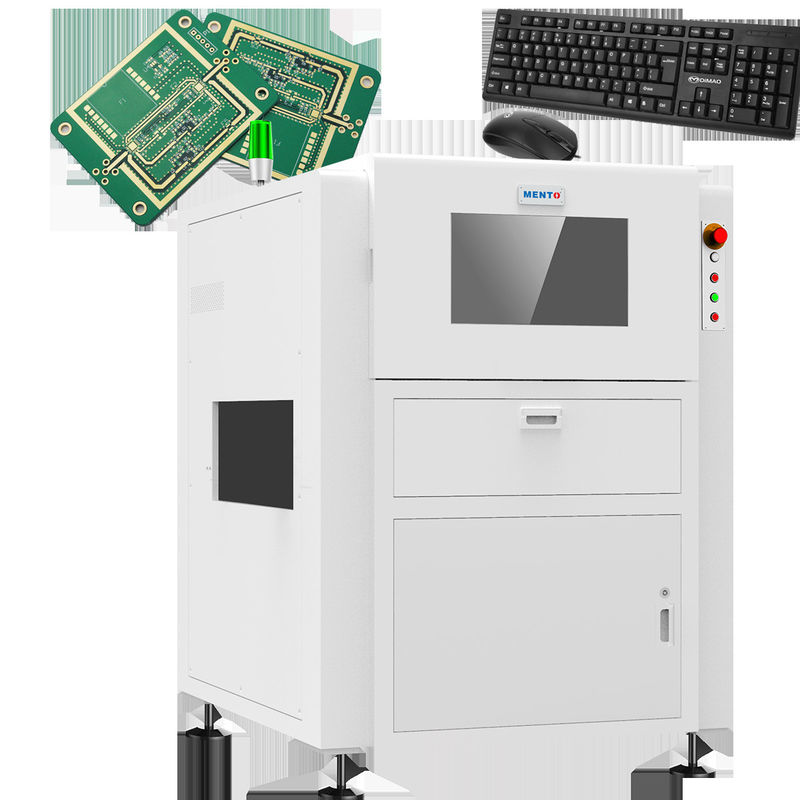

AOI装置の照明システムはLEDを採用しており、明るく均一な照明を提供し、微細な欠陥も見逃さずに検出します。装置の検査エリアは最大610mm x 460mmで、幅広いPCBの検査に最適です。
AOIテスターは、イーサネットとUSB接続を備えており、検査データを他のデバイスに簡単に転送できます。また、ユーザーフレンドリーで操作が簡単で、誰でも簡単に操作できるシンプルなインターフェースを備えています。
AOIテスターは、あらゆるPCB検査プロセスに不可欠な機器です。その高度な技術と効率的な欠陥検出能力は、あらゆる製造施設にとって貴重な資産となります。
要約すると、AOIテスターは、正確で信頼性の高いAOI検査結果を提供するように設計された高品質の製品です。LED照明システム、大きな検査エリア、イーサネットおよびUSB接続により、あらゆるPCB検査プロセスにとって不可欠なツールとなります。小規模企業でも大企業でも、AOIテスターはPCB検査のあらゆるニーズに対応する完璧なソリューションです。
| デバイスモデル | K2005DW | |
| 検出能力 | 検出項目 | チップ部品本体、チップ部品はんだ接合部、文字、DIPはんだ接合部 |
| 最小部品 | チップ:0201 ピッチ:0.3mm | |
| 検出方法 | アルゴリズムパラメータデバッグ、機械学習 | |
| 光学システム | カメラ | 5MP高速カラー産業用カメラ |
| テレセントリックレンズ | 0.22X/0.17X | |
| 解像度 | 15um/20um/25um | |
| 視野 (FOV) | 36x30mm/48x40mm/61x51mm | |
| 検出速度 | 3FOV/秒 | |
| 機械的特性 | PCB厚さ | 0.3～10mm (反り≤5mm) |
| 部品高さ | 上部180mm、下部30mm (特殊高さはカスタマイズ可能) | |
| 駆動装置 | サーボモーター + ボールねじ + リニアスライド | |
| 移動速度 | 最大600mm/秒 | |
| 位置決め精度 | ≤8um (キャリブレーション後) | |
| PCB搬送レール | PCBレール搬送高さ: 900±20mm (地面からPCBガイドレール搬送面まで) | |
| PCB最大サイズ: 510mmx460mm | ||
| PCB最小間隔: ≤90mm | ||
| パラメータ | 電源 | AC220V/50Hz/2000W |
| 全体寸法 | 幅1140mm x 奥行1400mm x 高さ1600mm (脚部を除く100±20mm) | |
| 重量 | 約700KG | |
| 空気圧 | ≥0.5MPa | |
| 環境要件 | 温度: 5～40℃、相対湿度25%～80% (結露なきこと) | |
| 上下流機器通信 | 標準SMEMAインターフェース | |
ソフトウェア直感的なユーザーインターフェース 解像度10μm 寸法1200mm x 1000mm x 1500mm 検査エリア 最大610mm x 460mm 検査速度 最大60cm²/秒 オペレーティングシステム Windows 照明システム LED 検査モード 2Dおよび3D カメラタイプ 高解像度CCD 接続性 イーサネット、USB
AOIテスターはイーサネットとUSB接続を使用しており、ユーザーは簡単にコンピューターやネットワークに接続できます。本製品は2Dおよび3D検査モードを備えており、ユーザーはPCBを詳細に検査できます。本製品の検査速度は最大60cm²/秒で、迅速かつ効率的に使用できます。本製品は、はんだ接合部、部品、PCBの欠陥を検出でき、PCBの高品質を保証します。本製品の照明システムはLEDであり、検査の鮮明さと正確さを保証します。
AOIテスターは、さまざまな製品の応用機会やシナリオに適しています。PCBを製造し、製品の高品質を確保したい企業に最適です。また、顧客のPCBを検査する必要がある電子修理店にも適しています。さらに、開発プロセス中にPCBを検査する必要がある研究開発部門にも役立ちます。
結論として、Mento AOIテスターは、さまざまな製品の応用機会やシナリオに適した高品質の製品です。使いやすく効率的であるため、PCBを製造する企業や電子修理店に最適です。また、開発プロセス中にPCBを検査する必要がある研究開発部門にも役立ちます。
AOIテスター製品のテクニカルサポートとサービスには以下が含まれます:
AOIテスター製品のテクニカルサポートとサービスの詳細については、お問い合わせください。
