製品詳細
起源の場所: 中国トンコワン
ブランド名: Mento
証明: ISO9001/ISO14001

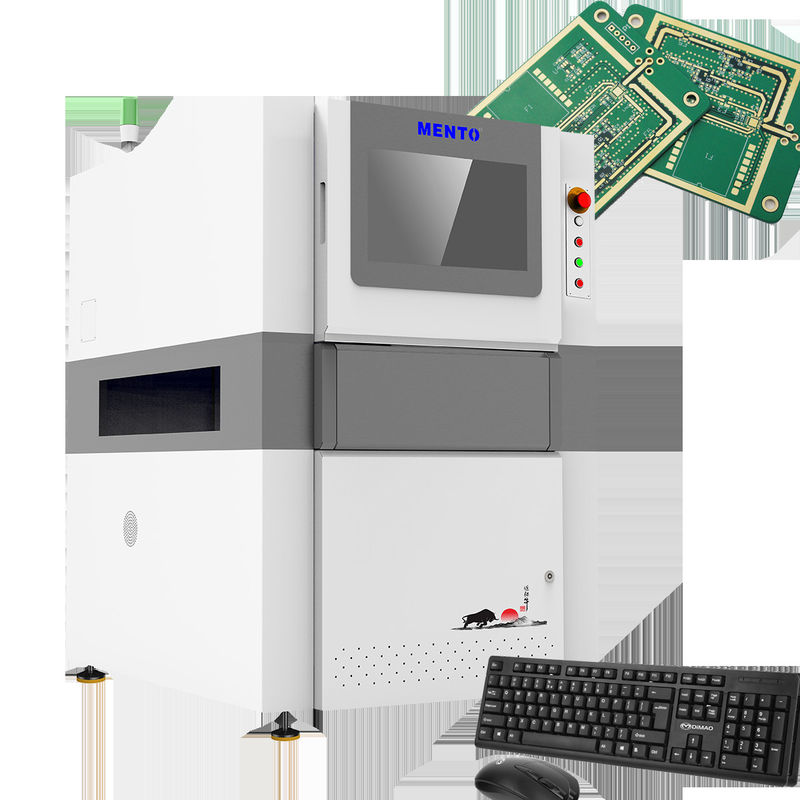

モデル番号: K3212
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3週間
支払条件: オンライン,L/C,T/T
供給の能力: 1000/月
検査方式: |
2Dと3D |
オペレーティングシステム: |
ウィンドウ |
照明システム: |
LED |
カメラタイプ: |
高解像度CCD |
電源: |
AC 100-240V 50/60Hz |
製品タイプ: |
自動光学検査システム |
点検区域: |
610mm × 460mm まで |
ソフトウェア: |
直感的なユーザーインターフェイス |
検査方式: |
2Dと3D |
オペレーティングシステム: |
ウィンドウ |
照明システム: |
LED |
カメラタイプ: |
高解像度CCD |
電源: |
AC 100-240V 50/60Hz |
製品タイプ: |
自動光学検査システム |
点検区域: |
610mm × 460mm まで |
ソフトウェア: |
直感的なユーザーインターフェイス |
私たちのAOIテスターは,LED技術を活用した強力な照明システムを搭載し,正確な検査のために明るく一貫した照明を提供します.この 照明 システム は,最小 の 欠陥 も 検出 する こと を 保証 し ます精確で信頼性の高い結果を提供します.
操作者が簡単に操作できる 直感的なユーザーインターフェースも備えています シンプルなナビゲーションと 分かりやすいメニューにより私たちのソフトウェアは,ユーザーに迅速かつ簡単に設定し,検査を実行することができます.
AOI テスト機には 2D と 3D の検査モードが 2 つ搭載されており,PCB とその構成要素の包括的な分析が可能で,PCB を徹底的に検査できます.すべての欠陥が検出され 解決されることを確保する.
私たちのAOIテスターにはEthernetとUSB接続オプションがあり データと結果を他のデバイスに簡単に転送できますこの機能は,他のシステムとのシームレスな統合を可能にし,検査プロセスの全体的な効率性を向上させる..
AOIテストで使用される高解像度CCDカメラは 優れた画像品質を提供し 最小の詳細さえも 捉え分析できるようにしますこの機能により,より正確で信頼性の高い検査プロセスが可能です.欠陥がすべて検出され,対処されることを保証する.
強力な照明システム,直感的なユーザーインターフェース,複数の検査モード,高解像度のCCDカメラこの装置は,AOIの検査プロセスを簡素化し,PCBの品質を確保したい企業にとって完璧なツールです.
| 装置のモデル | K3212 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 12MP高速カラー産業カメラ |
| 光源 | 二重DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 500μm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1350xD1000xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 統計管理ツール |
ヒストグラム,Xバー&R-チャート,Xバー&S-C ハート,C p&C pk, %Gage R & R,SPI 日刊/週刊/月刊レポート,リアルタイムSPC&マルチディスプレイ |
|
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
自動光学検査システムと高解像度のCCDカメラにより 簡単にPCBを検査できます精確で信頼性の高い結果が常に確認できます.
| 検査速度: | 60cm2/sまで |
| 製品タイプ: | 自動光学検査システム |
| ソフトウェア: | 直感的なユーザーインターフェース |
| 欠陥検出: | 溶接器 の 結合,部品,および PCB の 欠陥 |
| 決議: | 10μm |
| 検査モード: | 2D と 3D |
| 電源: | AC 100-240V 50/60Hz |
| カメラタイプ: | 高解像度CCD |
| 接続性: | イーサネット USB |
| 検査区域: | 610mm × 460mm まで |
AOI検査機は,PCBの検査を支援するハイテク製品である.Aoi検査システムは,印刷回路板の故障や誤差を検出する.この機械は,PCBが市場に投入される前に品質を確保するための迅速かつ効率的な方法を提供します.製造者にとって時間と資源を節約し,顧客満足度も確保します.
AOIテスト機は,電子製造,通信,自動車産業などのさまざまなシナリオで使用できます.また,小規模PCB生産にも適用できます.AOI テスト マシンはLED照明を使用しますエコフレンドリーでエネルギー効率が良い.Windowsオペレーティングシステムで動作し,EthernetやUSBで接続できます.
全体として,メントのAOIテストマシンは,AOI検査PCBのための信頼性と効率性の高い製品です.この製品は,PCBの品質を保証したい電子メーカーにとって不可欠なツールです使用しやすい機能とハイテクの能力により AOI テスト機は 市場をリードしたいメーカーにとって必須です
AOI Testerの製品技術サポートとサービスには,以下の内容が含まれます.
- 設置・セットアップの支援
- トラブルシューティングと問題解決
- 製品に関する訓練と教育
- 修理・保守サービス
- ソフトウェアの更新とアップグレード
- ユーザーマニュアルとドキュメントへのアクセス
