製品詳細
起源の場所: 中国トンコワン
ブランド名: Mento
証明: ISO9001/ISO14001
モデル番号: K3412
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3週間
支払条件: オンライン,L/C,T/T
供給の能力: 1000/月
決議: |
10 μm |
検査の種類: |
溶接器の関節,部品,欠陥 |
カメラタイプ: |
3Dデジタルカメラ |
点検区域: |
最大510×510mmまで |
検査方法: |
3D検査 |
ソフトウェア: |
直感的なユーザーインターフェイス |
直線方法: |
自動直線 |
オペレーティングシステム: |
ウィンドウズ 10 |
決議: |
10 μm |
検査の種類: |
溶接器の関節,部品,欠陥 |
カメラタイプ: |
3Dデジタルカメラ |
点検区域: |
最大510×510mmまで |
検査方法: |
3D検査 |
ソフトウェア: |
直感的なユーザーインターフェイス |
直線方法: |
自動直線 |
オペレーティングシステム: |
ウィンドウズ 10 |
オンライン AOI 機能
1高コストのパフォーマンス
2標準的な5百万のグローバル露出産業カラーカメラ
3中国で初めて大直径のテレセントリックレンズを使用した会社 (製品をターゲットにできる)
4独立開発された光学システム (光源の一貫性)
5高安定性統合鋳造プラットフォーム
適用範囲: 溶接接器と固定装置の検査

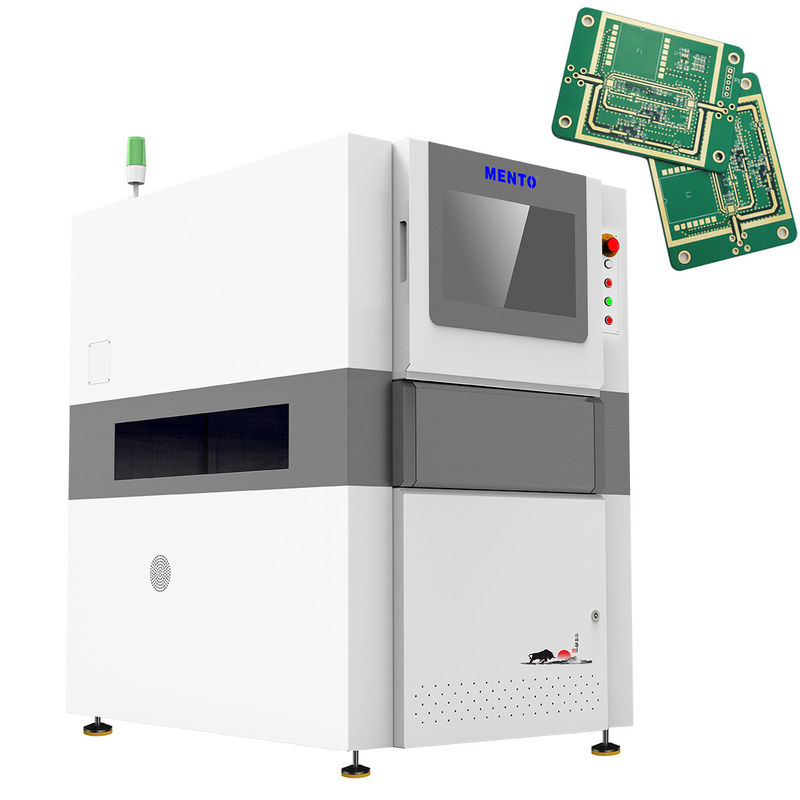

3D AOI 検査機械は,PCBの欠陥や不規則性を徹底的に検査するために先進的な3D検査技術を使用する強力で堅牢なPCB AOI 機器です.解像度 10 μm3Dデジタルカメラは 最小の細部を捉え 非常に正確で信頼性の高い検査結果を提供します
3D AOI 検査機には RGB LED 照明が搭載されており,均一な照明が提供され,検査中の PCB の明確で詳細な画像が作成されます.PCBのあらゆる側面が徹底的に検査されていることを保証します.伝統的な2D検査方法によって見逃されるかもしれない複雑なアクセスが難しい領域を含む.
3D AOI 検査機は 耐久性があり 信頼性の高い装置です 800kgの重さで工業用品の厳格さに耐えるように設計され,常に一貫して正確な結果が得られます機械は高度なアルゴリズムとソフトウェアを備えています 高精度で高速で 欠陥を検出し 検知できるようにします生産ラインのスムーズかつ効率的な運営を保証します.
高品質で信頼性の高いPCB検査システムを 探しているなら 3DAOI検査機が最適ですRGB LED照明この機械は卓越した性能と精度を 提供するために設計され 質と信頼性を保証します
| 装置のモデル | K3412 | |
| 検出能力 | 検知項目 | 数少ない部品 間違った部品 逆向き オフセット 偽の溶接 偽の溶接 より多くの锡 より少ない锡 連続した锡 墓石 転覆 歪んだ足 損傷 多重の部品 傷異物 |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 12MP高速カラー産業カメラ |
| 光源 | 4 DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 20mm/40mm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1000xD1380xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
この3DAOIマシンは,AoiPCB検査,AoiPCB検査,AoiPCB検査に最適です. 自動アライナメント,3Dデジタルカメラ,高検査速度80cm2/sまで,最大510x510mmの検査領域をカバーできるさらに重さは800kgです
| パラメータ | 価値 |
|---|---|
| 製品 | 3D AOI マシン |
| サイズ | W1000mmxD1380mmxH1600mm |
| 決議 | 10 μm |
| 検査方法 | 3D検査 |
| 照明 | RGB LED |
| 検査の種類 | 溶接器の関節,部品,欠陥 |
| ソフトウェア | 直感的なユーザーインターフェース |
| アライナインメント方法 | 自動調整 |
| 体重 | 800kg |
| オペレーティングシステム | Windows 10 |
| 電源 | AC 220V 50/60Hz |
Mento-01は,PCBの様々な種類の欠陥を検出し分析する高度な精度と信頼性を保証する高度な3D検査技術で装備されています.機械の検査速度は最大で80cm2/sに達する大量生産環境に最適です.検査エリアは最大510x510mmをカバーし,幅広い検査の可能性を提供します.
Mento-01はコンパクトなデザインで,あらゆる生産ラインに簡単に組み込まれます.中小規模な生産施設に適しているMento-01はISO9001/ISO14001の認証も受けており,高品質と環境管理基準を保証しています.
Mento-01は,高速,高精度,信頼性の高い検査機械を必要とするPCBメーカーにとって理想的なソリューションです.この機械は,以下のような様々な機会やシナリオに適しています.
Mento-01は,交渉可能な価格で提供されており,最低注文量は1本です. 配達時間はわずか1週間で,オンライン決済を含む支払い条件は柔軟です.機械は月1000の供給能力を持っています大量生産環境では信頼性と効率性が高いソリューションです
結論として,Mento-01は中国東川の主要なAOI機器メーカーによって製造された 最先端の3DAOI検査機械です.機械の高度な検査技術高速検査と広範囲の検査領域により,様々な検査タイプに理想的なソリューションとなっています. コンパクトなデザイン,高品質の認証,柔軟な支払い条件により,Mento-01は,世界中のPCBメーカーにとって信頼性と効率的なソリューションです.
3D AOI 機械の製品技術サポートとサービスには,以下が含まれます.
- 初期設置及び設置支援
- 機械の操作と保守に関する訓練
- 技術的な問題の解決
- ソフトウェアの定期的な更新とアップグレード
- 正確な性能を確保するための校正および試験サービス
- 必要に応じて交換部品と修理
- 参照のための技術文書と手帳
商品のパッケージ:
3D AOI マシンは,輸送中に保護されるように木製の箱に安全に詰め込まれます.箱には製品名,寸法,重量,取り扱いの指示が記載されます.箱の中輸送中の損傷を防ぐために,機械は泡のパッシングでしっかりと固定されます.
輸送:
3DAOI機械は,迅速かつ信頼性の高い貨物運送サービスで発送され,間に合う配達が保証されます.送料は購入価格に含まれ,顧客は送料の状況を監視するための追跡番号が提供されます.配送時間は,顧客が選んだ目的地と輸送方式に依存します.
Q: 3D AOI 機器のブランド名は何ですか?
A: ブランド名はメント.
Q: 3D AOI 機器のモデル番号は?
A: モデル番号はMento-01です
Q: 3D AOI 機器はどこで製造されていますか?
A: 3D AOI 機器は中国のドングアンで製造されています
Q: 3DAOI機器には どんな認証がありますか?
A: 3D AOI 機器は ISO9001/ISO14001 に準拠しています
Q: 3D AOI 機械の最小注文量は?
A: 最低の注文量は 1 です.
Q: 3D AOI 機器の値段は?
A: 値段は交渉可能です.
Q: 3D AOI 機器の配達時間は?
A: 配達時間は3週間です.
Q: 3D AOI 機器の支払い条件は?
A: 決済条件が決まりました.
Q: 3D AOI 機器の供給能力は?
A: 供給能力は月1000台です
