製品詳細
起源の場所: 中国トンコワン
ブランド名: Mento
証明: ISO9001/ISO14001
モデル番号: K3412
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3週間
支払条件: オンライン,L/C,T/T
供給の能力: 1000/月
直線方法: |
自動直線 |
電源: |
AC 220V 50/60Hz |
カメラタイプ: |
3Dデジタルカメラ |
オペレーティングシステム: |
ウィンドウズ 10 |
ソフトウェア: |
直感的なユーザーインターフェイス |
点検区域: |
最大510×510mmまで |
PCB 厚さ: |
0.5〜5mm |
体重: |
1100キロ |
直線方法: |
自動直線 |
電源: |
AC 220V 50/60Hz |
カメラタイプ: |
3Dデジタルカメラ |
オペレーティングシステム: |
ウィンドウズ 10 |
ソフトウェア: |
直感的なユーザーインターフェイス |
点検区域: |
最大510×510mmまで |
PCB 厚さ: |
0.5〜5mm |
体重: |
1100キロ |
オンライン AOI 機能
1高コストのパフォーマンス
2標準的な5百万のグローバル露出産業カラーカメラ
3中国で初めて大直径のテレセントリックレンズを使用した会社 (製品をターゲットにできる)
4独立開発された光学システム (光源の一貫性)
5高安定性統合鋳造プラットフォーム
適用範囲: 溶接接器と固定装置の検査

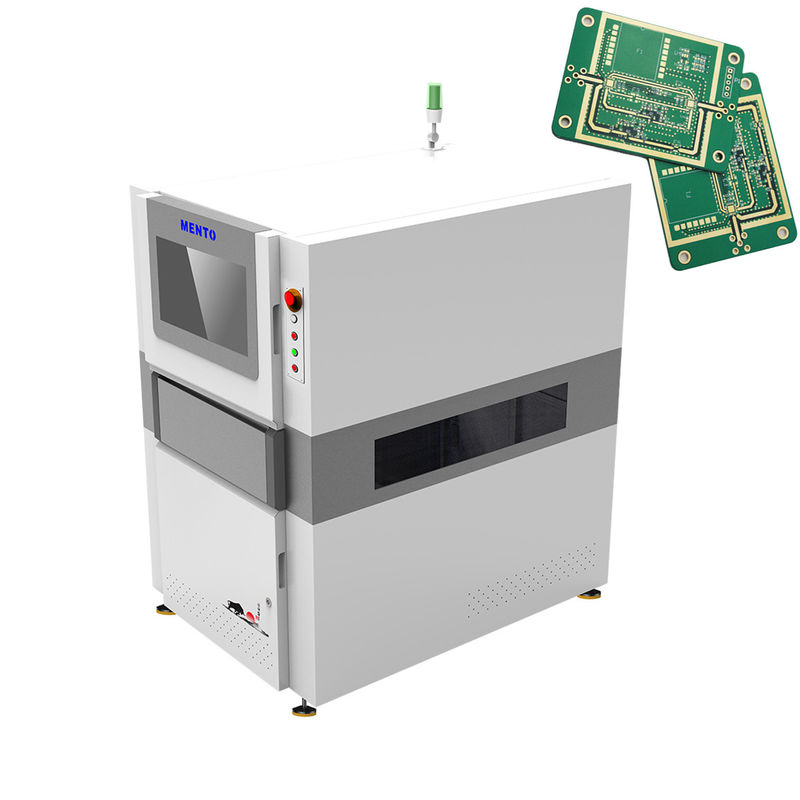

3D AOI インスペクション マシンは,信頼性と高品質のPCBの検査を必要とするメーカーのための包括的なソリューションです.自動アライナメント技術は正確な検査を保証します.,誤りや欠陥のリスクを軽減する.この機械は,80cm2/sまでの印象的な検査速度で,速度のために設計されています.これは,製造者が大量のPCBを迅速かつ効率的に処理できるということです.
| 装置のモデル | K3412 | |
| 検出能力 | 検知項目 | |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 12MP高速カラー産業カメラ |
| 光源 | 4 DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 20mm/40mm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1000xD1380xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
この3DAOIマシンは,主要なAOI機器メーカーによって製造された最先端の製品です.これは3D検査技術を使用するトップクラスのPCBAOI機器です.高解像度の3Dデジタルカメラと自動アライナメント機能が装備されており,正確な検査結果が保証されます.
| 検査速度: | 80cm2/sまで |
| 検査方法: | 3D検査 |
| ソフトウェア: | 直感的なユーザーインターフェース |
| 電源: | AC 220V 50/60Hz |
| 検査の種類: | 溶接器の関節,部品,欠陥 |
| カメラタイプ: | 3Dデジタルカメラ |
| 調整方法: | 自動調整 |
| サイズ: | L 1300 X W 1300 X H 1500 ミリメートル |
| 体重: | 800kg |
| 決議: | 10 μm |
Mento-01 3D AOI 機械は,ISO9001 / ISO14001 認証を取得し,品質と性能を保証しています.小規模企業と大企業にとって 格安な選択肢ですこの商品の配達時間はたったの1週間で,支払いはオンラインで行うことができます.
Mento-01の重要な特徴の一つは直感的なユーザーインターフェースで,経験豊富な操作者と初心者の両方にとって使いやすい.この製品は,最大 510 x 510 mm の強力な検査領域を備えています.大型PCBには最適です
Mento-01 3D AOI マシンは,幅広いアプリケーションとシナリオに理想的です.それは特に製造および組立ラインのPCB検査システムに役立ちます.高品質のPCBが生産されていることを保証するために,Aoi機器メーカーによっても使用できます..
メント-01は,溶接接,コンポーネント,欠陥を含む強力な検査タイプにより,幅広い検査タスクを処理できる汎用的な製品です.製造時間を短縮するのに役立つ迅速で効率的な製品です.
全体的に,Mento-01 3D AOI 機械は,PCB 検査のニーズに信頼性と効率的なソリューションを探している企業にとって優れた選択です.高品質な性能と競争力のある価格により,あらゆる規模の企業に恩恵をもたらす優れた投資です供給能力は月1000個で,この製品はあなたのニーズを満たすためにすぐに利用できます.
3D AOI 機械の製品技術サポートとサービスには,以下が含まれます.
商品のパッケージ:
輸送:
Mento-01 3D AOI マシンに関するよくある質問:
Mento-01 3D AOI マシンの起源は?
Mento-01 3D AOI 機械は中国で 具体的には東?? で製造されています
Q:Mento-01 3D AOI マシンの認証は?
Mento-01 3D AOI マシンには ISO9001/ISO14001 認証があります
Q: Mento-01 3D AOI マシンの最小注文量は?
A: Mento-01 3D AOI マシンの最小注文量は 1 です.
Q: Mento-01 3D AOI 機械の配達時間は?
Mento-01 3D AOI マシンの配達時間は 3週間です
Mento-01 3D AOI マシンの供給能力は?
Mento-01 3D AOI マシンの供給能力は 1000/月です
Mento-01 3D AOI マシンの支払い条件は?
Mento-01 3D AOI 機械の支払い条件は オンラインで交渉可能です
