製品詳細
Place of Origin: China dongguan
ブランド名: Mento
証明: ISO9001/ISO14001
Model Number: K3412
支払及び船積みの言葉
Minimum Order Quantity: 1
価格: 交渉可能
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
検査速度: |
80cm2/sまで |
決議: |
10 μm |
オペレーティングシステム: |
Ubuntu |
体重: |
1100キロ |
サイズ: |
L 1000 × W 1380 × H 1600 ミリメートル |
点検区域: |
最大510×510mmまで |
検査の種類: |
溶接器の関節,部品,欠陥 |
直線方法: |
自動直線 |
検査速度: |
80cm2/sまで |
決議: |
10 μm |
オペレーティングシステム: |
Ubuntu |
体重: |
1100キロ |
サイズ: |
L 1000 × W 1380 × H 1600 ミリメートル |
点検区域: |
最大510×510mmまで |
検査の種類: |
溶接器の関節,部品,欠陥 |
直線方法: |
自動直線 |
適用範囲
溶接接器と固定装置の検査
特徴
1高速で,単一のFOV処理時間は約350msです
2干渉防止,高精度,広範囲
3.RGB光源は判断の精度を向上させるために2D情報をシームレスに統合します
43次元高さの可視化で,3次元RGBデータと高さのヒートマップが表示できます
技術パラメータ
| 装置のモデル | K3412 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 12MP高速カラー産業カメラ |
| 光源 | 4 DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容,解像度5μm) | |
| 最大検出高度 | 20mm/40mm | |
| 影の問題への解決策 | 影を排除するための格子相変化技術と四方向3D光源照明システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z-トラッキング+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメータ | 総サイズ | W1000xD1380xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
私たちの革新的な画像処理システムは 作業の精度と精度を向上させるための 重要な利点と技術を提供しています高解像度の画像処理能力です微妙な欠陥さえも 認識し分析することが容易になります 微妙な欠陥も 検出し分析することが容易です
この高解像度の画像は 5MPと12MPの 高速カラー産業カメラを使って得られます歪みを最小限に抑え 景深を最大化するために設計されています高画質の画像で,高画質と低画質の画像が互換性があります.
この技術には,視野の平面のフィールドの修正が含まれます.レンズ歪みの修正詳細で正確な分析のために信頼できる超精密な測定ツールです.
さらに 私たちの多角光源は 溶接接点やシルクスクリーン機能などの詳細を効果的に強調するように設計されています恒常電流コントローラで照明源を装備しました 恒常的な明るさと最適な画像品質を保証するためです.
この製品の適用範囲は,溶接接器と設置装置の検査を含む.この機器は,これらの部品に存在するあらゆる欠陥または欠陥を特定するのに非常に便利です.デバイスの全体的な品質と機能が損なわれないことを確保する.
この製品には,溶接接器とマウントされた装置を検査するのに非常に効果的になる一連の機能があります. 単一のFOV処理時間は約350msです.超高速な処理マシンになりますさらに 干渉防止機能で 設計されており 幅広い入力で 高レベルの精度を提供します
また,RGB光源からの2D情報のシームレスな統合が重要な特徴であり,判断の精度を向上させます.この情報は3次元でも表示できます.RGBデータと高さの熱マップを表示する貴重な可視化ツールを提供するこれらの特徴は,検査プロセスを迅速,正確,高効率にする.
私たちのソフトウェアは,グラフィックプログラミングに迅速でミニマリストなアプローチを提供します.ユニバーサルモジュールを使用して,標準アプリケーションを構築し,プロジェクトを迅速にプロトタイプすることができます.試作品をすぐに検証できます開発プロセスをはるかに効率化します.
ソフトウェアの重要な利点の一つは プログラミングを必要とせずに視覚検査を行う能力です異なるモジュールとマウスをクリックすることで簡単に視覚検査アルゴリズムプロセスを構築することができます視覚的検査のプロセスは簡単で速く,長期的には多くの時間を節約できます.
視覚的な検査に加えて ソフトウェアは 動き制御のプロセスを 単純化しますインタラクティブな設定のみを必要とするモーションカード制御インターフェイスを提供します. 動作の制御は,すべての動作を制御します.このインターフェースで 複雑なモーション制御シナリオを 簡単に実現できます

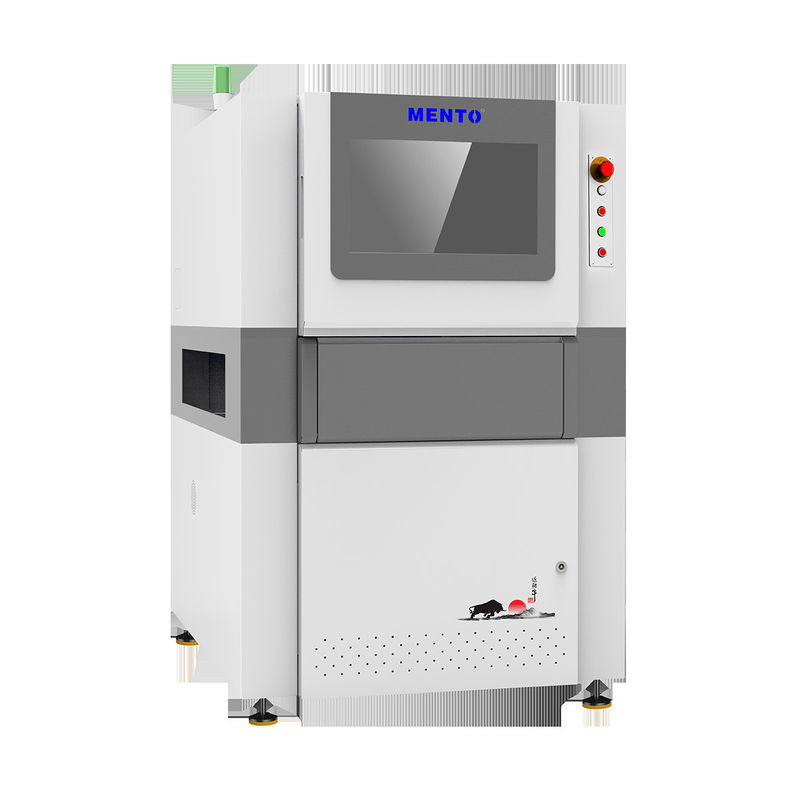

3D AOI マシン,モデル番号K3412は,中国東?? で製造されたトップラインのPCB検査システムです.それはISO9001 / ISO14001認証を持って来ています,品質と環境基準の遵守を保証する.
当社の製品カスタマイズサービスは,お客様の特定のニーズを満たす柔軟性を提供します.最小注文量はわずか1個で,価格はお客様の要件に基づいて交渉可能です.
配達時間は約3週間で,供給能力は月に1000台です. 機械の寸法はL 1000 X W 1380 X H 1600mmであり,重量は1100kgです. それはAC 220Vで動きます.50/60Hz電源とUbuntuオペレーティングシステムで動作する.
Aoi pcb検査システムのRGB LED照明は,プリント回路板の明確で正確な画像を提供します.私たちの製品カスタマイズサービスがどのようにあなたのニーズを満たすことができるかについてより多くのことを学ぶために今日私たちと連絡してください.
3D AOI マシン製品には,最適なパフォーマンスとダウンタイムを最小限にするために技術サポートとサービスが付属しています.
3DAOIマシンを 効率的かつスムーズに動かすため 設計されています 生産目標に集中できるように
商品のパッケージ:
3D AOI マシンは,輸送中に保護するために泡の挿入物付きの頑丈な紙箱に搭載されます.パッケージの寸法は50cm x 50cm x 50cmで重量は約20kgになります.
輸送:
商品は評判の良い宅配便で送られます.配送時に署名が必要です. 送料時間は推定で5~7営業日です.目的地によって異なります送料は配達先のアドレスに基づいて計算され,注文総額に追加されます.
よく 聞かれる 質問
Q: この商品のブランド名は何ですか?
A: この商品のブランド名は Mento です.
Q: この製品のモデル番号は?
A: この製品のモデル番号はK3412です.
Q:この製品はどこで作られていますか?
A: この製品は中国東?? で製造されています
Q: この製品にはどんな認証がありますか?
A: この製品には ISO9001 と ISO14001 認証があります.
Q: この商品の最小注文量は?
A: この商品の最小注文量は 1 枚です.
Q: 値段は交渉可能ですか?
A:はい,この製品の価格は交渉可能です.
Q: この商品の配達時間は?
A: この商品の配達期間は3週間です.
Q: この製品の供給能力は?
A: この製品の供給能力は 1000/月です.
