製品詳細
起源の場所: 中国トンコワン
ブランド名: Mento
証明: ISO9001/ISO14001
モデル番号: k3205
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 3週間
支払条件: オンライン,L/C,T/T
供給の能力: 1000/月
電源: |
AC 220V 50/60Hz |
照明: |
RGB LED |
点検区域: |
最大510×510mmまで |
オペレーティングシステム: |
ウィンドウズ 10 |
検査速度: |
80cm2/sまで |
ソフトウェア: |
直感的なユーザーインターフェイス |
PCB 厚さ: |
0.5〜5mm |
決議: |
10 μm |
電源: |
AC 220V 50/60Hz |
照明: |
RGB LED |
点検区域: |
最大510×510mmまで |
オペレーティングシステム: |
ウィンドウズ 10 |
検査速度: |
80cm2/sまで |
ソフトウェア: |
直感的なユーザーインターフェイス |
PCB 厚さ: |
0.5〜5mm |
決議: |
10 μm |
オンライン AOI 機能
1高コストのパフォーマンス
2標準的な5百万のグローバル露出産業カラーカメラ
3中国で初めて大直径のテレセントリックレンズを使用した会社 (製品をターゲットにできる)
4独立開発された光学システム (光源の一貫性)
5高安定性統合鋳造プラットフォーム
適用範囲: 溶接接器と固定装置の検査

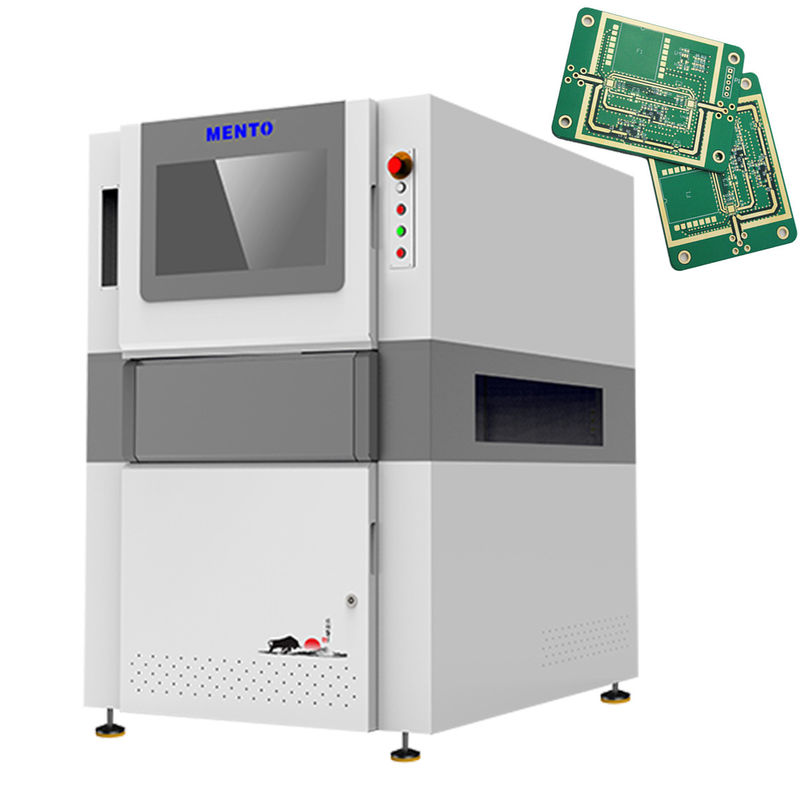

3D AOI 検査機械は,安定した信頼性の高い動作を保証する強力なAC 220V,50/60Hz電源で装備されています.この機械は,電子組成物の高解像度画像をキャプチャする3Dデジタルカメラを使用. カメラは,異なる角度から画像を撮影し,組み立ての360度の視点を提供することができます.この機能は,すべての部品と溶接接が徹底的に検査されることを保証します.間違いを許さない.
3D AOI 検査機械は,電子組成物を照らすために RGB LED照明を使用します.この照明システムは一貫して均質な照明を提供します.すべての部品と溶接接がはっきり見えるようにするRGB LED照明は,色温と強度を調整する機能も提供し,さまざまな種類のアセンブリに最適な照明を提供します.
| 装置のモデル | K3205 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 5MP高速カラー産業カメラ |
| 光源 | 二重DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 500μm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1350xD1000xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 統計管理ツール |
ヒストグラム,Xバー&R-チャート,Xバー&S-C ハート,C p&C pk, %Gage R & R,SPI 日刊/週刊/月刊レポート,リアルタイムSPC&マルチディスプレイ |
|
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
この3DAOI機械は 最高レベルの検査精度のために設計された 最高級PCB検査システムです溶接合体の正確な検査のために3Dデジタルカメラを装備しています機械は3D検査方法を使用して510x510mmまでの面積を検査できます.直感的なユーザーインターフェースソフトウェアは,あらゆるレベルの操作者が簡単に使用できます.
| 決議 | 10 μm |
| 検査区域 | 最大510×510mmまで |
| 体重 | 800kg |
| カメラタイプ | 3Dデジタルカメラ |
| ソフトウェア | 直感的なユーザーインターフェース |
| PCB 厚さ | 0.5〜5mm |
| 照明 | RGB LED |
| 検査方法 | 3D検査 |
| 検査速度 | 80cm2/sまで |
| サイズ | W1000mmxD1380mmxH1600mm |
この製品の重要な特徴の1つは,溶接接器,部品,その他の欠陥などの様々な種類の欠陥を検査できるということです.電子機器の製造者が市場に出す前に製品の品質を保証する必要がある場合,理想的な解決策ですMento-01は,PCBが出荷される前に 欠陥がないことを確認し,潜在的な問題についてユーザに 警告することができます.
Mento-01は,PCB製造会社,電子組立工場,電子製品デザイナーなど,さまざまな機会とシナリオに適しています.また,正しく機能するためにPCBの検査と修理を必要とする電子機器の修理にも役立ちます.
Mento-01の検査領域は最大510x510mmで,大型PCBに適しています.この製品で使用される自動調整方法は,検査が正確で一貫していることを保証します.この製品は,月1000の供給能力で,様々な顧客のニーズを満たすことができます.
Mento-01は,0.5-5mmの PCB 厚さに対応しています. この製品の価格は交渉可能で,配送時間は1週間です. 支払条件はオンラインでできます.取引プロセスを顧客にとってより便利にする.
Mento-01 は 電子 製品 の 品質 を 保証 する ため に 電子 製品 製造 会社 に 役立つ 信頼 さ れ,正確,効率 的 な PCB 検査 システム です.それは様々な機会とシナリオに適しており,異なる顧客のニーズを満たすことができます.
3D AOI 機械の製品技術サポートとサービスには,以下が含まれます.
- 設置・設置支援
- 操作員と保守職員のための訓練
- 電話,メール,またはリモートアクセスによる継続的な技術サポート
- 現地修理・保守サービス
- ソフトウェアのアップグレードと更新
- 部品と消耗品
- カリブレーションと認証サービス
商品のパッケージ:
3DAOI機器は安全な輸送を保証するために木製の箱に安全に梱包されます.輸送中に損傷を防ぐために機械は保護材料に包まれます.
輸送:
配送は,当社の物流チームによって手配され,信頼できる宅配サービスを通じて送られます.配送費用は,目的地と箱の重量に基づいて計算されます.追跡番号は,出荷後に提供されます..
Q: 3D AOI マシンのブランド名は何ですか?
A: 3D AOI マシンのブランド名は "メント"です
Q: 3D AOI マシンのモデル番号は?
A: 3D AOI マシンのモデル番号は Mento-01
Q: 3D AOI 機械はどこで製造されていますか?
A: 3D AOI 機械は中国東?? で製造されています
Q: 3D AOI マシンにはどんな認証がありますか?
A: 3D AOI マシンには ISO9001/ISO14001 認証があります
Q: 3D AOI マシンの最小注文量は?
A: 3D AOI マシンの最小注文量は 1 です.
Q: 3D AOI マシンの価格は?
A: 3D AOI マシンの価格は交渉可能です.
Q: 3D AOI 機械の配達時間は?
A: 3D AOI マシンの配達時間は 3週間です.
Q: 3D AOI マシンの支払い条件は?
A: 3D AOI 機械の支払い条件は オンラインです
Q: 3D AOI マシンの供給能力は?
A: 3D AOI マシンの供給能力は月1000台です.
