製品詳細
起源の場所: 中国トンコワン
ブランド名: Mento
証明: ISO9001/ISO14001
モデル番号: k3205
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: 1200mm*1500mm*1800mm
受渡し時間: 3週間
支払条件: オンライン,L/C,T/T
供給の能力: 1000/月
検査速度: |
80cm2/sまで |
カメラタイプ: |
3Dデジタルカメラ |
オペレーティングシステム: |
ウィンドウズ 10 |
点検区域: |
最大510×510mmまで |
サイズ: |
L 1300 X W 1300 X H 1500 ミリメートル |
体重: |
1100キロ |
照明: |
RGB LED |
ソフトウェア: |
直感的なユーザーインターフェイス |
検査速度: |
80cm2/sまで |
カメラタイプ: |
3Dデジタルカメラ |
オペレーティングシステム: |
ウィンドウズ 10 |
点検区域: |
最大510×510mmまで |
サイズ: |
L 1300 X W 1300 X H 1500 ミリメートル |
体重: |
1100キロ |
照明: |
RGB LED |
ソフトウェア: |
直感的なユーザーインターフェイス |

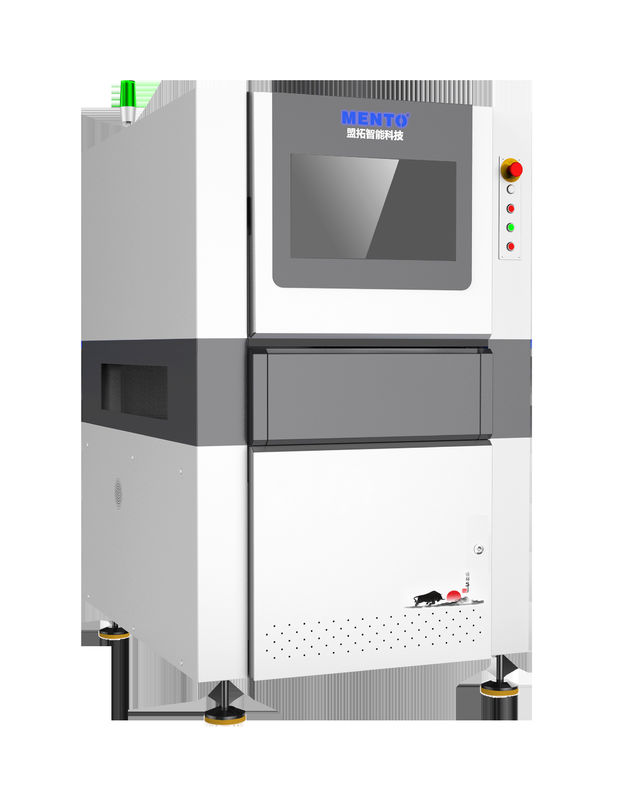

この機械は L 1300 X W 1300 X H 1500 mm の寸法でコンパクトな設計で,中小規模の生産ラインで使用するのに最適です.検査速度は最大 80 cm2/s です.高精度でPCBを素早くスキャンして検査できます.
この3DAOIマシンの重要な特徴の一つは,RGBLED照明システムである.それは明るく均一な照明を提供し,PCB表面の詳細な画像をキャプチャすることを可能にする.このシステムは,従来の照明システムと比較して,エネルギー効率が高く,寿命も長い..
この機械は,0.5から5mmの厚さを持つPCBで動作するように設計されています.これは,PCB生産アプリケーションの幅広い範囲で使用できる汎用的な機器です..また,直感的なユーザーインターフェースがあり,設定と操作が簡単です.
3D AOI マシンは PCB 製造プロセスを効率化するのに役立つ信頼性と効率性の高い機器です3D画像技術とRGB LED照明システムを含む安定した高品質な結果をもたらすことができる最先端のPCB AOI機器です.
| 装置のモデル | K3205 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 5MP高速カラー産業カメラ |
| 光源 | 二重DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 500μm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1350xD1000xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 統計管理ツール |
ヒストグラム,Xバー&R-チャート,Xバー&S-C ハート,C p&C pk, %Gage R & R,SPI 日刊/週刊/月刊レポート,リアルタイムSPC&マルチディスプレイ |
|
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
| 製品属性 | 価値 |
| 製品名 | 3D AOI 検査機 |
| アライナインメント方法 | 自動調整 |
| 検査の種類 | 溶接器の関節,部品,欠陥 |
| 決議 | 10 μm |
| 体重 | 800kg |
| ソフトウェア | 直感的なユーザーインターフェース |
| カメラタイプ | 3Dデジタルカメラ |
| サイズ | L 1350 X W 1000 X H 1600 ミリメートル |
| 検査区域 | 最大510×510mmまで |
| 電源 | AC 220V 50/60Hz |
| PCB 厚さ | 0.5〜5mm |
Mento-01は,高精度で高速なPCB厚さ0.5~5mmのPCB検査を提供する,AoiPCB検査のための理想的な機械です.この機械は高度な3D検査技術を使用します.傷痕などの欠陥を検知できる2D検査方法で検出するのが難しい表面の欠陥.
Mento-01は,以下を含む幅広い用途とシナリオに適しています.
この機械は操作が簡単で,訓練は最小限で,小型および大型生産施設の両方で使用するのに最適です.L 1300 X W 1300 X H 1500 mm の機械のコンパクトサイズと寸法により,既存の生産ラインに簡単に統合できます.
Mentoでは 柔軟な支払い条件と 交渉可能な価格を 顧客が簡単に機械を購入できるようにしています小規模生産施設と大規模生産施設の両方のニーズを満たすことができるようにします.
Mento-01の注文は簡単で,最低注文量は1台で,配達時間はわずか1週間です.この機械はAC 220V,50/60Hz電源で動作し,高解像度10μmを持っています.検査結果が常に高品質であることを保証する.
3D AOI 機械の製品技術サポートとサービスには,以下が含まれます.
- 設置の指導と支援
- 機械の操作と保守に関するユーザー訓練と教育
- 機械の問題のトラブルシューティングと診断
- 欠陥のある部品の修理と交換
- ソフトウェアの更新とアップグレード
- カリブレーション・アライナメントサービス
- 遠隔技術サポート
- 現地での技術サポートと保守
商品のパッケージ:
輸送:
Q: 3D AOI マシンのブランド名は何ですか?
A: 3D AOI マシンのブランド名は "メント"です
Q: 3D AOI マシンのモデル番号は?
A: 3D AOI マシンのモデル番号は Mento-01
Q: 3D AOI 機械はどこで製造されていますか?
A: 3D AOI 機械は中国東?? で製造されています
Q: 3D AOI マシンにはどんな認証がありますか?
A: 3D AOI 機械は ISO9001/ISO14001 認証されています.
Q: 3D AOI マシンの最小注文量は?
A: 3D AOI マシンの最小注文量は 1 です.
