Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
製品詳細
起源の場所: ドングアン
ブランド名: MENTO
証明: FCC.ROHS,CCC
モデル番号: K3212
支払及び船積みの言葉
最小注文数量: 3
パッケージの詳細: W1350xD1000xH1600mm
受渡し時間: 20 営業日
支払条件: L/C,T/T
供給の能力: 10個+20日
AOI: |
自動化される |
PCB 厚さ: |
0.2mm～6mm |
サイズ: |
1000mm × 800mm × 1500mm |
カメラ: |
高解像度のデジタルカメラ |
光源: |
LED |
検査の精度: |
990.9% |
ソフトウェア: |
先進的な画像処理ソフトウェア |
AOI: |
自動化される |
PCB 厚さ: |
0.2mm～6mm |
サイズ: |
1000mm × 800mm × 1500mm |
カメラ: |
高解像度のデジタルカメラ |
光源: |
LED |
検査の精度: |
990.9% |
ソフトウェア: |
先進的な画像処理ソフトウェア |
オンライン AOI 機能
1高コストのパフォーマンス
2標準的な5百万のグローバル露出産業カラーカメラ
3中国で初めて大直径のテレセントリックレンズを使用した会社 (製品をターゲットにできる)
4独立開発された光学システム (光源の一貫性)
5高安定性統合鋳造プラットフォーム
適用範囲: 溶接接器と固定装置の検査

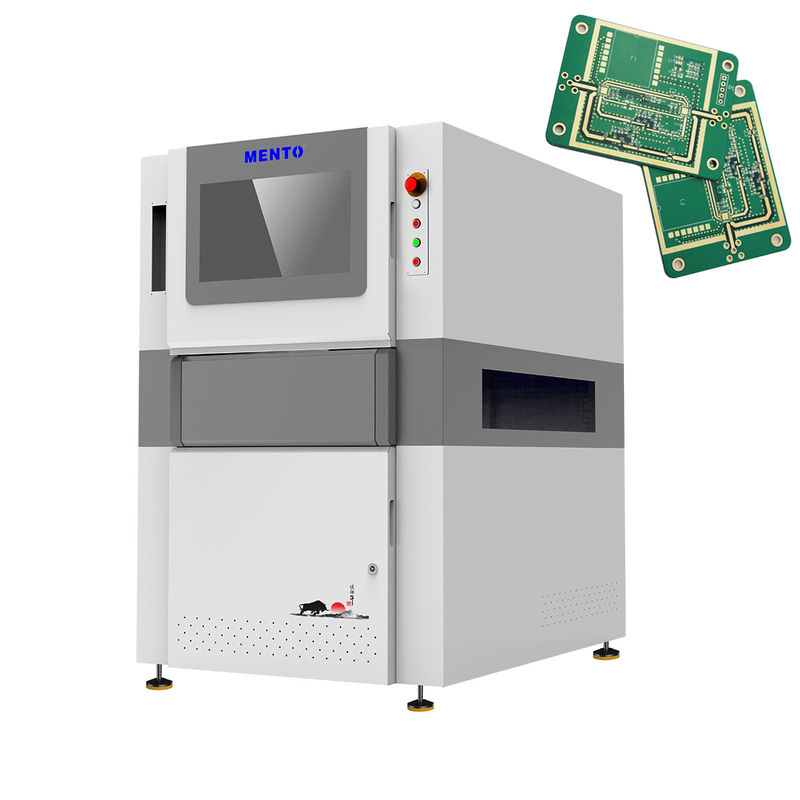

K32シリーズ 3D溶接パスト検査
| 装置のモデル | K3212 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 12MP高速カラー産業カメラ |
| 光源 | 二重DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容度,5μm解像度) | |
| 最大検出高度 | 500μm | |
| 影の問題への解決策 | フェーズシフト技術と二方向3D構造光システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z追跡+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメーター | 総サイズ | W1350xD1000xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 統計管理ツール |
ヒストグラム,Xバー&R-チャート,Xバー&S-C ハート,C p&C pk, %Gage R & R,SPI 日刊/週刊/月刊レポート,リアルタイムSPC&マルチディスプレイ |
|
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
段階プロフィールの測定原理
物体はシヌソイドパターンを変形 (モジュレーション) します
シヌソイド相を計算して高さを見つける (デモジュール化)
干渉防止,高精度,広範囲
1移動するストライプは,周囲の光の干渉に抵抗する能力を保証します.
2高周波のストライプは,十分な垂直解像度を保証します.
3低周波帯は十分な範囲を測定します.
総合的なMESdアタiインターフェイスc可能性強力なSPCシステム
1リアルタイムの10つの主要アラームコンポーネントの統計
2装置をロックするためにアラームの数を設定することができます
3. 後続の追跡のために,リアルタイムで各PCBの全体ボード画像を輸出
