製品詳細
起源の場所: ドングアン
ブランド名: MENTO
証明: FCC.ROHS,CCC

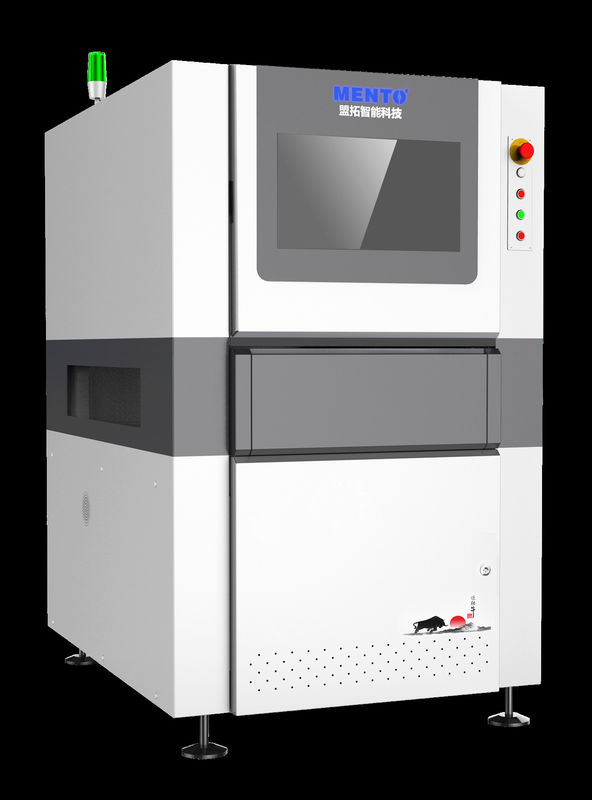

モデル番号: K3412
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: W1000mmxD1380mmxH1600mm ((足なし 100±20mm)
受渡し時間: 30work幾日
供給の能力: 1000pcs/m
PCBのサイズ: |
最大 510mm*510mm |
点検タイプ: |
自動化される |
光源: |
LED |
検査速度: |
1000mm/s |
カメラシステム: |
3Dデジタルカメラ |
決議: |
5μm |
照明システム: |
LED |
直線方法: |
自動直線 |
照明: |
RGB LED |
検査の精度: |
±5μm |
電源: |
AC 220V 50/60Hz |
AOI: |
自動化される |
オペレーティングシステム: |
Windows 7 |
サイズ: |
L*W*H: 1200mm*1200mm*1700mm |
点検区域: |
最大510×510mmまで |
PCB 厚さ: |
0.5mm-5mm |
視野: |
20mm*20mm |
検査の種類: |
溶接器の関節,部品,欠陥 |
検査方法: |
3D投影 |
ソフトウェア: |
3D AOI 検査 ソフトウェア |
PCBのサイズ: |
最大 510mm*510mm |
点検タイプ: |
自動化される |
光源: |
LED |
検査速度: |
1000mm/s |
カメラシステム: |
3Dデジタルカメラ |
決議: |
5μm |
照明システム: |
LED |
直線方法: |
自動直線 |
照明: |
RGB LED |
検査の精度: |
±5μm |
電源: |
AC 220V 50/60Hz |
AOI: |
自動化される |
オペレーティングシステム: |
Windows 7 |
サイズ: |
L*W*H: 1200mm*1200mm*1700mm |
点検区域: |
最大510×510mmまで |
PCB 厚さ: |
0.5mm-5mm |
視野: |
20mm*20mm |
検査の種類: |
溶接器の関節,部品,欠陥 |
検査方法: |
3D投影 |
ソフトウェア: |
3D AOI 検査 ソフトウェア |
私たちのAOI技術
人材を節約し,損失を削減し,コストを削減できます
製品品質を向上させ 競争力を強化する
企業の利益を増やす
[コア・メリットと技術]
高解像度画像処理システム
1超高速の5MPと12MPの高速カラー産業カメラは 高級の直径大型テレセントリックレンズと組み合わせて 歪みが低く 視界が狭く 景深が大きいそして,高低なコンポーネントの画像の明晰度に対応する..
2高解像度画像は,微妙な欠陥を目に見えないようにするために,8um,10um,15umなどさまざまな解像度で設定できます.
3準確な校正技術には,視野の平らなフィールドの修正,レンズ歪みの修正,高精度の次元測定を達成するために,設置エラーの修正.
4多角光源は,溶接接,シルクスクリーン,その他の特徴を強調する. 光源の明るさ一貫性を確保するために,恒常電流制御器を装備する.
適用範囲
溶接接器と固定装置の検査
特徴
1高速で,単一のFOV処理時間は約350msです
2干渉防止,高精度,広範囲
3.RGB光源は判断の精度を向上させるために2D情報をシームレスに統合します
43次元高さの可視化で,3次元RGBデータと高さのヒートマップが表示できます
技術パラメータ
| 装置のモデル | K3412 | |
| 検出能力 | 検知項目 | プリントミス 溶接過剰 溶接不十分 溶接橋 溶接パスタ尾行 形状異常 オフセット |
| スキャン方法 | ストップ&ゴー | |
| 光学システム | カメラ | 12MP高速カラー産業カメラ |
| 光源 | 4 DLP光源 (ラスター相変化技術) と赤,緑,青 (RGB) 光源 | |
| 決議 | 10μmと15um (オプション) | |
| 検出性能 | 高さ精度 (校正モジュール) | 1μm (標準校正ブロックを使用) |
| ボリューム重複性 | <1% (標準検証ブロック,3Sigma) | |
| プレート折りたたみの最大補償値 | ±3mm | |
| 検出能力 GRR | <10%at6o ((+50%の許容,解像度5μm) | |
| 最大検出高度 | 20mm/40mm | |
| 影の問題への解決策 | 影を排除するための格子相変化技術と四方向3D光源照明システム | |
| プレート屈曲のリアルタイム補償方法 | プレート曲面補償 (Z-トラッキング+パッド参照) | |
| テストスクリーン | カラー (3Dと2Dの画像を一緒に表示) | |
| 運転装置 | サーボモーター+スクリューガイド | |
| 移動速度 | 800mm/s | |
| 最小測定可能な製品サイズ | 50mm×50mm | |
| 最大測定可能な製品サイズ | 400mm×500mm | |
| PCBの厚さ | 0.5~6mm | |
| 軌道の幅調整 | 幅の自動調整,幅の手動調整 | |
| 電路板の輸送/固定 | ベルトコンベヤー/空気圧式クランプの固定 | |
| 輸送方向 | 左から右 右から左 | |
| 軌道高度 | 900±20mm | |
| コンピュータの構成 | メインコンピュータ | CPU: インテル i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| モニター | 22"LED | |
| オペレーティングシステム | ウンブンタ | |
| パラメータ | 総サイズ | W1000xD1380xH1600mm (アラームライトを除く) |
| 体重 | 1100KG | |
| 電源 | AC220V/50~60Hz/2000W | |
| 空気圧 | 0.5Mpa | |
| ソフトウェアがサポートする入力形式 | Gerber形式 (274X),ODB++をサポートする | |
| 環境要件 | 温度: 5~40°C,相対湿度: 25%~80% (凍結なし) | |
| 上流と下流の設備通信 | 標準的なSMEMAインターフェース | |
[オープン AI ディープラーニングツール]
顧客の要求に応じて訓練・テストが可能で,ビッグデータモデルは繰り返し手動デバッグなしでNG/OKを自動的に決定し,通過率を容易に改善します.
複雑な検出タスクを効果的に解決するための様々なディープラーニングアルゴリズム
豊富な画像処理アルゴリズムで,ほとんどの検出と測定タスクを満たします.
